ХИМИЧЕСКИЕ АНКЕРЫ

Что такое химический анкер и чем он отличается от механического

Химический анкер работает на адгезии: полимерный состав заполняет отверстие, сцепляется со стенками канала и обволакивает резьбу шпильки, создавая монолитное соединение. Никакого расклинивания, никакого распора.

Механический анкер передаёт нагрузку через расклинивание и трение, создавая радиальные напряжения сжатия вокруг отверстия. В плотном монолитном бетоне C20/25 это работает хорошо. Но при трещинах, пустотах или ослабленных зонах распорное усилие становится проблемой.

Химический анкер не создаёт распорных напряжений. Поэтому его можно устанавливать ближе к краю конструкции, в повреждённый бетон, в пустотелый кирпич, в газобетон. При правильной установке нагрузка на вырыв достигает 70-75 кН (около 7500 кгс).

Как работает химический состав

Химический анкер представляет собой двухкомпонентную систему: синтетическая смола плюс отвердитель. При смешивании начинается необратимая реакция полимеризации с образованием трёхмерной матрицы. Картриджные системы со статическими миксерами обеспечивают точное соотношение компонентов при каждом нажатии пистолета.

Температура напрямую влияет на скорость реакции. При +5°C стандартные составы полимеризуются крайне медленно. Зимние формулы работают до -20°C, но время набора прочности увеличивается в 6-8 раз. Во влажном бетоне время отверждения рекомендуется увеличивать примерно вдвое относительно паспортных значений при +20°C.

Химический анкер против механического: когда что выбрать

Правда ли, что химический анкер не создаёт напряжений в основании?

Точнее сформулировать так: химический анкер не создаёт распорных (радиальных) напряжений при работе под нагрузкой. Бурение отверстия само по себе вносит локальные напряжения в любом случае. Принципиальное отличие в том, что усилие передаётся через адгезию по всей поверхности контакта, а не через расклинивание. При краевых расстояниях менее 100 мм или в основаниях с трещинами шире 0,3 мм выбор в пользу химического анкера технически обоснован.

Виды химических анкеров

Ампульные (капсульные) анкеры

Стеклянная капсула с заранее отмеренными компонентами вставляется в отверстие, шпилька вбивается перфоратором в режиме удара с вращением. Капсула разрушается, компоненты смешиваются, начинается полимеризация. Оптимальный вариант для потолочного монтажа: состав не вытекает до установки шпильки. Каждая капсула рассчитана на одно крепление строго под определённый диаметр шпура.

Картриджные (инъекционные) системы

Один картридж на 300-410 мл закрывает десятки точек крепления, позволяет точно регулировать объём под конкретный диаметр и глубину. Для дозирования нужен специальный пистолет для химического анкера (ручной или пневматический).

Правило, которое нельзя нарушать: первые 2-3 нажатия с новым миксером или новым картриджем выдавливать на отходы. Первые порции могут иметь неправильное соотношение компонентов. Если пропустить этот шаг, адгезия в реальном отверстии будет нулевой.

Классификация по типу смолы

Тип смолы определяет несущую способность, химическую стойкость, рабочий температурный диапазон и срок службы крепления. Эпоксидные составы обеспечивают несущую способность на 40-60% выше по сравнению с распорными анкерами того же диаметра.

Химический анкер в разных типах оснований

Монтаж в бетоне

Химические анкеры применяются в тяжёлом и мелкозернистом бетоне классов B15-B60, включая железобетон. Оптимальная прочность основания: C25/30 и выше, где анкеры M16-M20 выдерживают 30-50 кН на вырыв. В трещиноватом бетоне химические анкеры сохраняют до 90% базовой несущей способности при ширине трещин до 0,3 мм. Газобетон требует специальных составов с увеличенным временем полимеризации и часто сетчатой гильзы.

Крепление в кирпиче и природном камне

Полнотелый керамический кирпич хорошо принимает химический анкер: полимерный состав заполняет микропоры, адгезия высокая. Пустотелый кирпич требует сетчатой гильзы.

С известняком и ракушечником нужна осторожность. Полиэстерная смола вступает в реакцию с карбонатной поверхностью, адгезия оказывается значительно ниже паспортной. Для известняка и ракушечника подходят только эпоксиакрилатные или винилэстеровые составы, химически нейтральные к карбонатным породам.

Пустотелые и пористые материалы: сетчатая гильза

Сетчатая гильза (металлическая или пластиковая перфорированная трубка) вставляется в отверстие перед инъекцией состава и удерживает химический анкер внутри пустоты, создавая форму для полимеризации.

Последовательность установки: просверлить отверстие, очистить по схеме "дуть, щётка, дуть", вставить гильзу до упора, заполнить от дна к краю, вставить шпильку вращательным движением. При использовании сетчатой гильзы расход химического состава возрастает примерно на 30% по сравнению с полнотелым основанием.

Технические характеристики: что важно при расчёте

Нагрузка на вырыв и срез

Несущая способность зависит от диаметра стержня, глубины анкеровки, класса бетона, краевого расстояния и межосевого расстояния между анкерами. Для анкеров M16-M20 в бетоне C25/30 нагрузки на вырыв составляют 30-50 кН (3-5 т). При совместном действии растягивающих и срезающих нагрузок должно выполняться условие: Nan/Nult + Van/Vult ≤ 1,2.

Рабочая нагрузка должна быть в 3-4 раза ниже разрушающей. Для статических нагрузок коэффициент безопасности не менее 3,0, для динамических не менее 4,0.

Время отверждения

На одном объекте бригада нагрузила анкеры через два часа после монтажа при +8°C, используя эпоксидный состав. Паспортное время при +20°C составляло 7 часов, при +8°C значительно больше. Несколько точек сдвинулись под нагрузкой, узел пришлось переделывать. Теперь я маркирую каждый анкер прямо на объекте: время монтажа и температура.

Огнестойкость

Стандартные химические анкеры теряют клеевую матрицу при 200-300°C. Современные огнестойкие составы (Fischer FIS SB, Fischer FIS HB) сертифицированы на огнестойкость до 120 минут и удерживают проектную нагрузку при 500°C. Для объектов с требованиями по огнестойкости применяются только анкеры с соответствующим сертификатом пожарной безопасности.

Расход состава

Европейский технический допуск (ETA)

Анкер без ETA я не применяю ни на одном конструктивно нагруженном объекте. ETA подтверждает прохождение испытаний на статические, динамические и сейсмические нагрузки. В документе проверяю: класс бетона, допустимые нагрузки с коэффициентами, минимальные краевые расстояния, температурный диапазон, допуск на трещиноватый бетон. Hilti (HIT-RE 500, HIT-HY 200), Fischer (FIS EM, FIS EV), Sormat (ITH-Ve, ITH EPOXe) имеют ETA на основные линейки. Для применения в России дополнительно требуется Техническое свидетельство Минстроя РФ.

Как установить химический анкер: пошаговая инструкция

Инструменты и материалы

До начала работ на объекте должны быть: перфоратор с буром нужного диаметра, продувочный насос или компрессор, металлическая щётка-ёршик под диаметр отверстия, пистолет для химического анкера, статический миксер (плюс запасные), резьбовые шпильки нужного диаметра и длины, гайки и шайбы, динамометрический ключ. Ручной пистолет подходит для разовых работ. При монтаже более 20-30 точек пневматический пистолет экономит силы и время.

Шаг 1: бурение отверстия

Диаметр отверстия равен диаметру шпильки плюс 2-4 мм. Для шпильки M12 бурят отверстие 14 мм. Глубина анкеровки берётся из технического паспорта производителя. Бурить строго перпендикулярно поверхности: отклонение меняет геометрию заполнения и снижает несущую способность.

Шаг 2: очистка отверстия

Схема очистки: продуть, щётка, продуть, щётка, продуть. Минимум два полных цикла. Металлическая щётка-ёршик должна входить в отверстие с лёгким усилием. Слишком тонкая не очистит стенки.

Бетонная пыль создаёт разделительный слой между составом и стенками: адгезия падает катастрофически. Очистка занимает 30 секунд и определяет всё. Инъекционные системы чувствительны к загрязнению значительно сильнее, чем капсульные.

Шаг 3: подготовка картриджа

Перед первым использованием картриджа или после замены миксера выдавить 2-3 нажатия пистолета на отходы. Состав должен быть однородным по цвету. Полосатый или неравномерный цвет означает неправильное соотношение компонентов. Неправильное соотношение смолы и отвердителя даёт нулевую адгезию: состав полимеризуется частично или не полимеризуется вообще, выглядя при этом нормально.

Шаг 4: заполнение и установка шпильки

Миксер вводится до дна отверстия. Состав подаётся снизу вверх: по мере заполнения миксер медленно вытягивается. Заполнение сверху образует воздушные карманы в нижней части, и анкер работает только на часть расчётной длины заделки. Шпилька вводится вращательным движением. Состав должен показаться у края отверстия: это подтверждение правильного заполнения.

Шаг 5: выдержка и нагрузка

Пока состав отверждается: не трогать шпильку, не прикладывать нагрузку, не затягивать гайку. Любое движение до полимеризации нарушает формирующиеся адгезионные связи. После истечения паспортного времени (с учётом фактической температуры) провести контрольную затяжку динамометрическим ключом.

Типичные ошибки при установке

• Грязное отверстие. Пыль и влага снижают адгезию до критических значений. Очистка по схеме "дуть, щётка, дуть" обязательна.
• Пропуск первичного выпуска состава. Первые порции из картриджа имеют неправильное соотношение компонентов. Всегда выдавливать 2-3 нажатия на отходы перед работой.
• Заполнение отверстия сверху. Образуются воздушные карманы. Миксер вводить до дна, подавать снизу вверх.
• Нагрузка до полного отверждения. Частичная полимеризация не держит расчётной нагрузки. Время выдержки соблюдать с учётом реальной температуры, а не паспортной при +20°C.
• Неправильный тип состава. Полиэстер в известняке или любой состав в пустотелом кирпиче без гильзы приводят к отказу, незаметному до момента нагружения.
• Монтаж при недопустимой температуре. Стандартный состав при -5°C не полимеризуется. Использовать зимние формулы.
• Монтаж в швах кладки или тонких стенках пустотелых блоков снижает несущую способность непредсказуемо. Точку установки выбирать в теле материала.

Обзор производителей

Hilti (HIT-RE 500, HIT-HY 200): эпоксидные составы HIT-RE 500 для тяжёлых несущих узлов и арматурных выпусков в бетоне. Собственное ПО для расчёта PROFIS Anchor. Высокая стоимость, сильная техническая поддержка.

Fischer (FIS EM, FIS EV): FIS EM на основе эпоксиакрилатной смолы для большинства задач, FIS EV (винилэстер) для влажных оснований. Широкий ассортимент сетчатых гильз. Хорошее соотношение цены и технической документации.

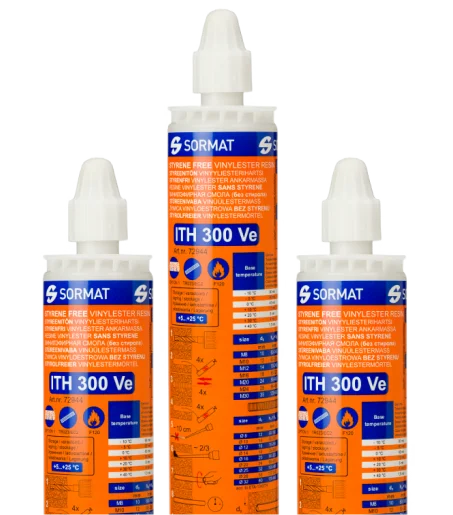

Sormat (ITH-Ve, ITH EPOXe): ITH-Ve хорошо работает в кирпиче и газобетоне. Доступная цена при сохранении ETA, доступен через профессиональные каналы.

Бюджетные отечественные составы (HIMTEX, Фиксар, TECH-KREP) применяю только для второстепенных ненесущих креплений. Для несущих узлов только ETA или Техническое свидетельство Минстроя РФ. При выборе любого анкера проверяю наличие технического свидетельства, паспорт с указанием класса бетона и нагрузок, дату производства.

Безопасность при работе

Срок годности большинства составов: 12-18 месяцев с даты производства. Просроченный состав даёт непредсказуемое отверждение. Три обязательных требования: перчатки (химические компоненты вызывают раздражение кожи), защитные очки (состав под давлением может выплёскиваться при первом нажатии), вентиляция в закрытых помещениях (особенно при работе с полиэстерными составами, содержащими стирол). Картриджи хранить при температуре от +5 до +25°C, защищать от УФ-излучения. Замёрзший картридж перед использованием отогреть до +15...+20°C.

Заключение

Для плотного монолитного бетона без краевых ограничений механический анкер справится быстрее и дешевле. Для пористых оснований, трещиноватого бетона, пустотелых материалов и краевых зон химический анкер остаётся единственным обоснованным решением. Выберите правильный тип смолы под основание, подготовьте отверстие, соблюдайте температурный режим и время отверждения. Такое крепление прослужит десятилетия.
