Заклепки для заклепочника

Неверный подбор крепёжного элемента приводит к ослаблению узла, коррозии и дорогостоящему ремонту. Этот гайд систематизирует критерии выбора заклёпок по материалу, размерам и нагрузке, чтобы соединение выдерживало вибрацию и циклические нагрузки десятилетиями. Начните с чек-листа из пяти шагов — и исключите типичные ошибки монтажа.

Почему заклёпки до сих пор востребованы

В цехах авиастроения до сих пор слышен стук пневмозаклёпочников — каждый самолёт содержит от 500 000 до 1 000 000 заклепок, и это не архаика, а осознанный инженерный выбор. Заклёпочное соединение остаётся одним из самых надёжных способов создать неразъемное соединение там, где сварка невозможна из-за термических деформаций, а резьбовой крепеж не выдерживает постоянную вибрацию. Клёпка обеспечивает стабильную фиксацию деталей из разнородных материалов, выдерживая циклические нагрузки без ослабления узла. Монтаж заклепок требует минимального доступа — часто достаточно одной стороны, что критично при сборке замкнутых конструкций. В отличие от сварных швов, заклепки применение находят в условиях, где важна ремонтопригодность: повреждённый элемент можно высверлить и заменить без демонтажа всей конструкции. При правильной подборке крепеж на основе заклепок сохраняет работоспособность десятилетиями, даже в агрессивных средах. Именно поэтому, несмотря на развитие адгезивных технологий и композитных методов, заклёпочное соединение не уходит в прошлое, а адаптируется под новые задачи.

Основные виды заклёпок: от классики до специализированных решений

1. Цельные (закладные) метизы. Это базовый тип, задающий стандарт надёжности в авиастроении и мостостроении. Деталь представляет собой стержень с одной заранее сформированной закладной головкой. При монтаже свободный конец подвергается ударной или механической развальцовке, формируя замыкающую головку с обратной стороны пакета. Такие изделия выдерживают нагрузки на срез до 600–800 МПа в зависимости от марки стали, но требуют двустороннего доступа к заготовке. Именно их чаще всего упоминают, когда обсуждают, какие бывают виды заклепок в традиционном машиностроении.

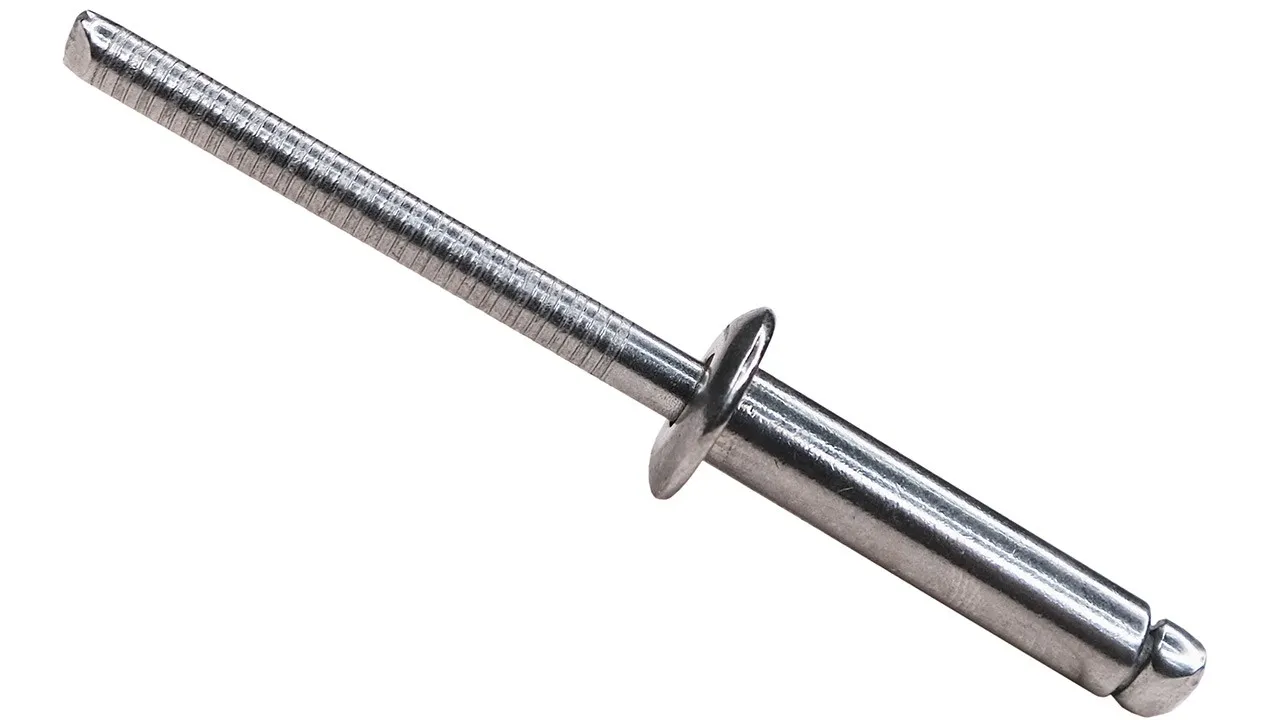

2. Вытяжные заклепки. Самый массовый вариант для сборочных линий, где оператор работает только с лицевой стороны. Конструкция состоит из полой гильзы и стального или алюминиевого сердечника с утолщением. Инструмент захватывает сердечник и вытягивает его, одновременно деформируя корпус до образования замыкающей головки. После достижения заданного усилия 18–25 Н хвостовик отламывается по насечке. Заклепки для заклепочника этого типа поставляются с полукруглой, плоской или скрытой головкой.

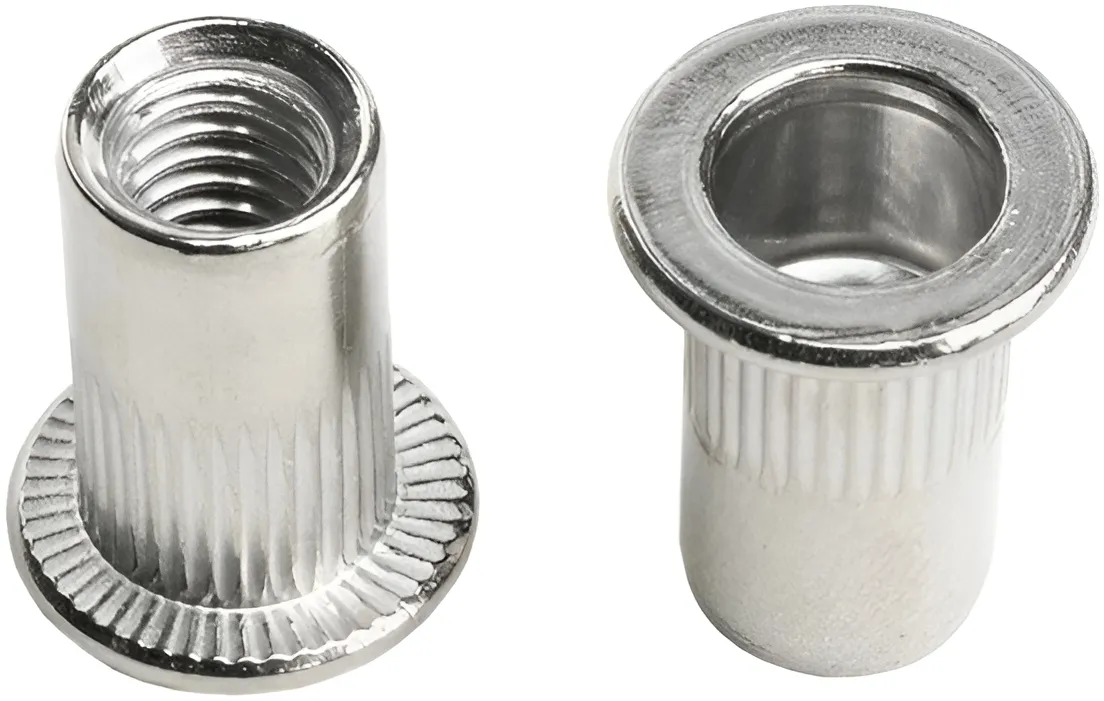

3. Резьбовые заклёпки. Эти элементы превращают глухое отверстие в прочную резьбовую втулку. При установке тело метиза деформируется в осевом направлении, создавая радиальный прижим к стенкам посадочного места. В отличие от вытяжных аналогов, резьбовые заклёпки не имеют отламывающегося элемента и предназначены для многократного ввинчивания болтов. Разница между вытяжными и резьбовыми заклёпками заключается именно в функции: первые формируют неразъёмный узел под постоянную нагрузку, а вторые создают сервисную точку крепления для последующего обслуживания.

4. Заклепки с буртиком. Специализированные исполнения с увеличенным диаметром опорной плоскости. Усиленный буртик распределяет давление на тонколистовые материалы или сэндвич-панели, предотвращая продавливание кромок под вибрацией. Потайная головка в таких моделях часто комбинируется с широким буртиком для сохранения ровности поверхности без потери несущей способности. Нагрузка на отрыв у подобных соединений возрастает на 15–25% по сравнению со стандартными аналогами, что критично в автомобильной сборке.

5. Структурные и комбинированные исполнения. Развиваются в ответ на запрос тяжёлой промышленности на соединения, сопоставимые по прочности со сваркой. В них используется многокомпонентная гильза, а развальцовка формирует две зоны деформации, исключая осевое смещение. Такие метизы работают в узлах, где допуск на зазор составляет не более 0,1 мм, а температура эксплуатации достигает 300 °C. Выбор конкретного типа определяется не только геометрией пакета, но и вектором приложенных сил в рабочем цикле.

Материалы заклёпок и риск гальванической коррозии

При проектировании соединений на влажных или уличных объектах материал заклепки становится фактором долговечности не меньше, чем механическая прочность. Гальваническая коррозия — процесс, при котором в присутствии электролита (воды, конденсата, солевого тумана) два разнородных металла образуют электрохимическую пару: менее благородный элемент выступает как анод и постепенно разрушается, защищая катод. Ошибки в подборе совместимости материалов сокращают срок службы узла в 2–5 раз, особенно в морских условиях или при контакте с реагентами. Сводная таблица ниже помогает избежать типичных просчётов.

Когда встаёт вопрос, какие заклепки использовать для алюминия, правило простое: выбирайте заклепки алюминий того же или близкого по электрохимическому потенциалу сплава — это сохраняет защитную оксидную плёнку и предотвращает ускоренное окисление. Если же в узле уже присутствует разнородный металл, ответ на вопрос, почему ржавеет соединение, кроется в нарушении электрохимического баланса: даже тонкая плёнка влаги запускает реакцию, где активный металл становится анодом и корродирует со скоростью до 0,1–0,3 мм/год. Предотвратить деградацию помогает не только правильное покрытие, но и конструктивные меры — изолирующие втулки из полиамида, герметики на основе полиуретана и регулярный контроль состояния узла каждые 12–18 месяцев. Для ответственных конструкций заклепки нержавеющая сталь допустимы только с изолирующими элементами, а заклепки медь требуют полной герметизации стыка.

Алгоритм подбора заклёпки под задачу: чек-лист из 5 шагов

— Определите толщину пакета и тип доступа. Правильный выбор заклепок начинается с точного замера суммарной толщины соединяемых деталей — от этого параметра напрямую зависит минимальная длина стержня и зона деформации при развальцовке. Если в узле возможен только доступ с одной стороны, рассматривайте вытяжные или резьбовые исполнения, так как классические закладные метизы требуют двустороннего монтажа и специнструмента.

— Подберите диаметр заклепки под диаметр отверстия и расчётную нагрузку. Диаметр заклепки должен быть на 0,1–0,2 мм меньше номинального отверстия для обеспечения плотной посадки без перекоса и люфта. Для предварительного расчёта на усилие на срез используйте зависимость: площадь сечения стержня × предел прочности материала — это даст базовую оценку несущей способности.

— Оцените механические требования: усилие на срез и усилие на разрыв в рабочем цикле. Подбор заклепок по несущей способности требует учёта динамических и ударных нагрузок, циклического нагружения и температурных расширений — рекомендуемый запас прочности составляет не менее 2,5 для узлов с постоянной вибрацией или переменными нагрузками.

— Учтите материал основания и риск электрохимической коррозии. Как выбрать заклепку по толщине материала и его типу: для алюминиевых конструкций предпочтительны алюминиевые или изолированные стальные метизы, для нержавейки — совместимые сплавы с пассивацией поверхности, для меди — латунные или покрытые аналоги во избежание гальванической пары.

— Проверьте геометрию головки и условия внешней среды. Какой диаметр заклепки нужен для металла зависит не только от толщины пакета, но и от требований к эстетике и герметичности: потайная головка требует предварительной зенковки под углом 90° или 120°, тогда как полукруглая допускает минимальный зазор до 0,5 мм и проще в монтаже.

Размеры, допуски и ГОСТ: на что смотреть в документации

Диаметры и длины по стандартам

Базовая геометрия крепежа определяется двумя главными параметрами: номинальный диаметр и длина стержня. Стандартные размеры заклепок варьируются от 2,4 до 6,4 мм по внешнему сечению гильзы. Если технолог спрашивает, какие размеры вытяжных заклепок бывают, ответ кроется в градации по шагу 0,4 мм между соседними типоразмерами. Диаметр заклепки подбирается с учётом реального зазора в отверстии, чтобы исключить перекос при монтаже. Длина стержня всегда превышает суммарную толщину пакета на величину, необходимую для формирования замыкающей головки. Чтобы понять, как рассчитать длину заклепки, необходимо прибавить к толщине соединения припуск на деформацию, составляющий 1,1 диаметра для стандартных метизов.

Допуски и классы точности

Технологические отклонения напрямую влияют на плотность посадки и герметичность шва. Каждый допуск указывается в миллиметрах и зависит от выбранного класса точности: обычный класс разрешает отклонение ±0,1 мм, а класс А сужает поле до ±0,05 мм. Жёсткий класс точности обязателен для авиационных и приборных узлов, где зазор не должен превышать 0,15 мм. Регулярные механические испытания готовых партий подтверждают соответствие заявленным пределам прочности на разрыв и сдвиг. Если в паспорте заклепки ГОСТ указан без уточнения класса, производитель по умолчанию поставляет метизы с допусками группы В, что подходит для общепромышленной сборки.

Где смотреть актуальные ГОСТ

Нормативная база постоянно обновляется, поэтому сверяться с устаревшими справочниками рискованно. Действующий документ на вытяжной крепёж — ГОСТ Р ИСО 15973, который гармонизирован с международными стандартами и заменяет советские ТУ. В этом регламенте закреплена систематизация: заклепки таблица типоразмеров, допустимых нагрузок и методов контроля приведены в приложениях. При поиске заклепки ГОСТ следует проверять дату утверждения редакции, так как переход на ISO-стандарты изменил маркировку сплавов. Использование актуальной документации исключает закупку крепежа, снятого с производства или не проходящего входной контроль.

7 частых ошибок при выборе и монтаже заклёпок

1. Несоответствие диаметра отверстия и стержня. Ошибки при выборе заклепок чаще всего начинаются с игнорирования допуска на посадку. Если отверстие просверлено с отклонением +0,3 мм и более, возникает зазор, который провоцирует несоосность и перекос пакета при нагрузке. Идеальный радиальный зазор составляет 0,1–0,2 мм, что обеспечивает плотную фиксацию без люфта.

2. Заниженная длина стержня относительно толщины пакета. Когда длина подобрана без учёта припуска на формирование замыкающей головки, происходит недоразвальцовка. Упорное кольцо остаётся внутри гильзы, а внешняя часть не формирует опорную поверхность. Несущая способность такого узла падает на 40–50%, что недопустимо для силовых конструкций.

3. Чрезмерное усилие при работе инструментом. Установка заклепок требует точного контроля давления. Если оператор не останавливает инструмент в момент обрыва хвостовика, возникает чрезмерное усилие, которое пластически деформирует окружающий металл. В тонколистовых заготовках это вызывает разрушение кромки и локальное растрескивание, требующее полной замены детали.

4. Игнорирование электрохимической совместимости. Разнородные металлы в паре с влагой создают гальваническую пару, где менее благородный элемент корродирует. Именно поэтому вырывает заклепку или ослабляет узел даже при статической нагрузке: активный металл истончается, а площадь контакта уменьшается. Профилактика требует использования изолирующих шайб или метизов из одного сплава.

5. Отсутствие зенковки под потайные головки. Монтаж заклепок со скрытым буртиком в обычное цилиндрическое отверстие приводит к зазору до 1,5 мм между плоскостью и гильзой. Нагрузка концентрируется на малой площади, что вызывает продавливание и нарушение герметичности шва. Угол раскрытия зенковки должен строго соответствовать конусу гильзы — 90° или 120°.

6. Попытка высверливания без фиксации центра. Вопрос, можно ли демонтировать заклепочное соединение, решается через аккуратное высверливание по оси с применением кернера. Без точной центровки сверло смещается в мягкий металл, увеличивая посадочное отверстие. В результате следующий крепёж уже не держит нагрузку, а ремонт требует рассверливания под больший диаметр.

7. Использование изношенного или некалиброванного инструмента. Ошибки монтажа часто связаны с расшатанными цангами или загрязнёнными направляющими. Износ приводит к неравномерному обжиму и остаточным напряжениям в материале. Контроль усилия срыва и калибровка заклёпочника должны проводиться каждые 500–800 циклов для сохранения стабильности технологического процесса.

Когда заклёпка — оптимальное решение

Заклепки применение находят там, где альтернативы сварке не обеспечивают нужной надёжности при работе с разнородными материалами или тонкими листами. Заклёпочное соединение преимущества демонстрирует в условиях постоянной вибрации и термических циклов: узел сохраняет герметичность и прочность без риска коробления. Вибростойкость и термостойкость делают этот тип крепежа незаменимым в авиастроении и транспортном машиностроении. Когда проект предполагает регулярное обслуживание или замену отдельных элементов, заклёпочное соединение обеспечивает баланс между надёжностью и ремонтопригодностью — повреждённый метиз заменяется за 5–10 минут без демонтажа всей конструкции. Если соединение должно выдерживать 10 000+ циклов нагружения без ослабления, стоит ли рисковать и выбирать менее проверенное решение?
