Заклепка вытяжная нерж.сталь/нерж.сталь 5х30 — выбор и монтаж

Когда алюминиевый крепёж покрывается коррозией через 3–6 месяцев уличной эксплуатации, узел требует демонтажа и повторной сборки. Вытяжная заклепка 5х30 А2/А2 обеспечивает коррозионную стойкость и неразъёмное соединение в тонколистовых материалах при монтаже с одной стороны. Стандартный бортик и нержавеющая сталь А2 сохраняют прочность при толщине пакета 23–25 мм и в температурном диапазоне от −40 до +150 °C.

Почему именно нержавеющая заклепка 5х30

Когда алюминиевый крепёж покрывается белым налётом уже через 3–6 месяцев уличной эксплуатации, приходится демонтировать узел и терять время на повторную сборку. В таких сценариях заклепка вытяжная нерж.сталь/нерж.сталь 5х30 становится базовым элементом для создания неразъёмного соединения в условиях повышенной влажности, контакта с моющими средами или атмосферной коррозии — типичные задачи в пищевой промышленности, судостроении и фасадных работах.

Вытяжная заклепка 5х30 А2/А2 обеспечивает коррозионную стойкость за счёт идентичного материала корпуса и сердечника — нержавеющая сталь А2 (AISI 304) сохраняет механические свойства при температуре от −40 до +150 °C и выдерживает более 500 часов в солевом тумане без признаков ржавчины. Стандартный бортик равномерно распределяет усилие прижима по площади контакта, что исключает продавливание при работе с тонколистовыми материалами толщиной от 1,5 мм и предотвращает деформацию декоративных покрытий.

Монтаж с одной стороны сокращает время сборки в 2–3 раза по сравнению с резьбовым крепежом, когда доступ возможен только с лицевой стороны — типичная ситуация при облицовке фасадов, сборке вентиляционных коробов или ремонте кузовных элементов. Критичный параметр — толщина пакета: для длины 30 мм рабочий диапазон захвата составляет 23–25 мм, и отклонение от него ведёт к неполному формированию замыкающей головки или преждевременному обрыву сердечника, что снижает несущую способность узла на 30–40%.

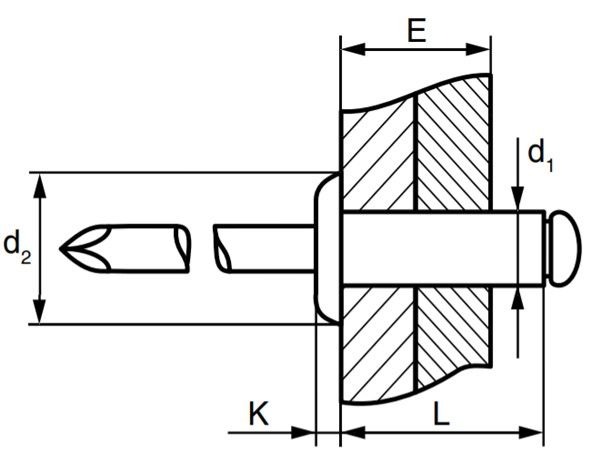

Технические характеристики заклёпки 5х30 со стандартным бортиком

Точные заклепка вытяжная 5х30 параметры соответствуют стандарту DIN 7337 A2 5x30 и определяют совместимость крепежа с инструментом и соединяемыми материалами. Основная нагрузка на срез заклепки 5х30 достигает 5,0 кН при условии соблюдения диапазона захвата и правильного диаметра отверстия — это критично для расчёта несущей способности узла в проектной документации и при приёмке работ.

Отвечая на вопрос, какой диаметр отверстия под заклепку 5х30, стандарт фиксирует значение 5,2 мм — отклонение более ±0,1 мм приводит к люфту соединения или заклиниванию сердечника при протяжке, что требует повторного сверления и увеличивает время сборки. Максимальная толщина пакета для 5х30 составляет 25 мм: при превышении этого предела инструмент обрывает стержень до завершения деформации корпуса, что снижает фактическую нагрузку на вырыв на 30–40% и делает соединение ненадёжным при вибрационных нагрузках. Соблюдение обоих параметров одновременно гарантирует достижение паспортных механических характеристик и соответствие требованиям стандарта.

Материал А2/А2: когда выбирать нержавеющую пару

Как избежать ошибок при подборе: чек-лист перед покупкой

— Начните с измерения: точный подбор заклепки по толщине требует замера штангенциркулем в трёх точках — для длины 30 мм рабочий диапазон захвата составляет 23–25 мм, выход за пределы ведёт к недоформированию замыкающей головки или преждевременному обрыву сердечника до завершения деформации.

— Сверлите отверстие под контролем: диаметр отверстия под заклепку должен быть 5,2 мм с допуском +0,1 мм — если отверстие больше 5,2 мм, возникает люфт соединения, а расчётная нагрузка на срез падает на 30–40%, что критично для вибронагруженных и несущих узлов.

— Используйте диаметр сверла 5,2 мм из твёрдого сплава: обычное сверло по металлу быстро тупится о нержавеющую сталь А2, что приводит к перегреву кромки, наклёпу и изменению геометрии отверстия, нарушая плотность посадки и коррозионную стойкость зоны контакта.

— Проверьте совпадение отверстий в соединяемых листах: смещение более 0,3 мм создаёт перекос при протяжке, деформирует стандартный бортик и снижает равномерность распределения усилия прижима, что ведёт к локальным напряжениям и преждевременному разрушению соединения при циклических нагрузках.

— Выполните удаление заусенцев после сверления механическим или абразивным способом: острые кромки повреждают пассивный оксидный слой А2 и становятся очагами точечной коррозии, особенно при эксплуатации в условиях повышенной влажности, солевого тумана или контакта с хлорсодержащими моющими средами.

— Подберите инструмент для монтажа под номинал крепежа: заклепочник для 5-6 мм развивает усилие протяжки до 15 кН, чего достаточно для формирования замыкающей головки без проскальзывания губок — какой заклепочник нужен для заклепок 5х30, определяет материал сердечника, требуемая сила деформации и доступ к зоне монтажа с одной стороны.

— Перед серийной сборкой выполните пробный монтаж на образце из той же толщины пакета материалов: как выбрать вытяжную заклепку 5х30 окончательно, подтверждает визуальный контроль формы замыкающей головки, отсутствие трещин в бортике и усилие обрыва сердечника в пределах паспортных значений по стандарту DIN 7337.

Монтаж вытяжной заклёпки: 4 шага до надёжного соединения

1. Вставьте крепеж в подготовленное отверстие и зафиксируйте инструмент. Правильная установка вытяжной заклепки 5х30 начинается с плотного прижима стандартного бортика к поверхности — зазор не должен превышать 0,2 мм, иначе под головкой останется полость, снижающая устойчивость к вибрациям. Вставьте вытяжной сердечник в носовую насадку, убедившись, что губки полностью охватывают стержень. При работе с нержавеющей сталью заклепочник для нержавейки должен иметь закалённые матрицы из быстрорежущей стали, чтобы избежать проскальзывания на первых миллиметрах хода. Понимание того, как монтировать заклепку без перекосов, исключает брак на серийных участках.

2. Начинайте плавную протяжку сердечника до начала пластической деформации корпуса. На этом этапе формирование замыкающей головки на обратной стороне листа происходит за счёт радиального расклепывания материала. Ручным заклепочником требуется создать начальное усилие 2–3 кН, постепенно увеличивая ход рычага. Важно держать инструмент строго перпендикулярно плоскости соединения: отклонение более 5° приводит к асимметричной деформации и смещению центра нагрузки, что снижает прочность узла.

3. Доведите операцию до контрольной точки, где происходит облом стержня по заданной канавке. Контроль усилия на этом этапе критичен — при достижении проектной нагрузки 12–14 кН шейка разрушается, и отработанный элемент свободно выпадает или остаётся в насадке. Превышение усилия ведёт к трещинам в бортике, а недостаточное — к сохранению стержня в корпусе, что требует повторного цикла и увеличивает время сборки на 20–30%.

4. Проведите визуальную и механическую оценку соединения. Как понять, что заклепка установлена правильно: замыкающая головка должна иметь равномерную сферическую форму без сколов, а бортик — плотно прилегать к основанию без люфта. Демонтаж возможен только высверливанием сверлом 4,8 мм или срезанием головки болгаркой с последующей вырубкой корпуса — можно ли демонтировать вытяжную заклепку без повреждения базового металла, зависит от толщины листа и доступности обратной стороны, но неразъёмный характер фиксации требует аккуратной обработки для сохранения геометрии отверстия.

Сравнение материалов заклёпок: таблица совместимости и нагрузок

При выборе крепежа важно учитывать не только геометрию, но и физико-химические свойства материалов: заклепка алюминий сталь демонстрирует меньшую массу, но уступает по коррозионной стойкости, тогда как заклепка А4/А4 обеспечивает максимальную защиту в агрессивных средах. Прочность вытяжных заклепок определяется не только материалом, но и качеством формирования замыкающей головки, поэтому сравнение должно включать механические испытания и данные по электрохимическая совместимость компонентов узла.

Отвечая на вопрос, какая заклепка прочнее — алюминиевая или нержавеющая, данные таблицы показывают преимущество нержавеющей пары: нагрузка на срез 5 кН у А2/А2 превышает показатель алюминиевого аналога на 55–60%, а прочность на растяжение корпуса из AISI 304/316 обеспечивает коэффициент запаса 1,8–2,2 при циклических нагрузках. Что касается вопроса, можно ли смешивать материалы в одном узле, прямое соединение разнородных металлов (например, алюминиевый лист + стальная заклёпка) создаёт гальваническая пара с разностью потенциалов 0,3–0,5 В, что ускоряет коррозию менее благородного компонента в 3–5 раз при наличии электролита (конденсат, дождевая вода). Для минимизации рисков используйте изолирующие шайбы из полиамида или заменяйте крепеж на материал, совместимый с основным металлом конструкции — это сохраняет расчётный ресурс соединения без увеличения массы или стоимости узла.

Стандарты и сертификация: DIN, ISO, ГОСТ Р

Актуальные стандарты на 2026 год

Базовый норматив для российского рынка — заклепка ГОСТ Р ИСО 15983, гармонизированный с международными требованиями. Ранее доминировал DIN 7337 заклепка, но современные стандарты на вытяжные заклепки унифицировали геометрию и допуски. Чем отличается DIN 7337 от ISO 15983: расхождения касаются лишь формата маркировки, тогда как технические параметры элемента разрывающийся сердечник и допуски на диаметр полностью совпадают.

Документация фиксирует номинальный диаметр 5 мм как эталон для серии 5х30, обеспечивая совместимость с инструментом и листовыми материалами. Переход на актуальные редакции исключает устаревшие марки сталей и требует указания химического состава в паспорте партии.

Что проверяют при сертификации

Лабораторные процедуры подтверждают соответствие прочности проектным значениям. Механические испытания включают испытание на срез и растяжение, где образец нагружают со скоростью 5 мм/мин до разрушения. Методы контроля фиксируют усилие обрыва, деформацию бортика и герметичность узла, который обязан выдерживать статическое давление до 1 бар без протечек.

Дополнительно анализируют химический состав на соответствие AISI 304, исключая скрытые примеси, провоцирующие коррозию. Визуальный контроль выявляет трещины и отклонения геометрии, после чего результаты заносят в протокол с указанием номера плавки.

Где запросить документацию

Поставщик обязан предоставить сертификат соответствия или декларацию по запросу. Есть ли сертификат на заклепки А2/А2: да, он оформляется на партию от 500 штук и содержит ссылку на лабораторные тесты. Документ доступен в реестре Росаккредитации или запрашивается у производителя через отдел технической поддержки.

При приёмке сверяют номер партии в паспорте с маркировкой упаковки. Отсутствие протоколов служит основанием для возврата груза, что предотвращает использование некондиционного крепежа в ответственных узлах и исключает внеплановые простои.

Часто задаваемые вопросы по заклепкам 5х30

Когда возникают заклепка 5х30 вопросы, точные ответы помогают устранить сомнения перед монтажом и снизить риск брака при серийной сборке.

Почему сердечник не обламывается при монтаже

Это происходит при недостаточном усилии протяжки или износе матриц заклепочника. Установка заклепки проблемы часто связаны с несоответствием инструмента номиналу крепежа — для диаметра 5 мм требуется усилие 12–14 кН, а износ губок снижает фактическую силу на 20–30%. Проверьте состояние губок и используйте заклепочник с регулировкой хода, заменяя матрицы после 500–700 циклов интенсивной эксплуатации.

Можно ли использовать заклепку 5х30 для пластика

Да, при условии установки усиливающих шайб из нержавеющей стали. Температурный диапазон эксплуатации пластика должен совпадать с рабочими параметрами крепежа от −40 до +150 °C, иначе возможна деформация основания при перепадах температур. Визуальный контроль после монтажа подтверждает отсутствие продавливания материала, а зазор между бортиком и поверхностью не должен превышать 0,2 мм.

Сколько лет служит заклепка А2 на улице

Срок службы нержавейки в атмосферных условиях составляет 15–20 лет при отсутствии прямого контакта с хлоридами. Ржавеет ли А2: пассивный оксидный слой защищает материал, но в прибрежных зонах с солёным воздухом коррозия ускоряется в 2–3 раза, требуя ежегодного осмотра. Регулярный визуальный контроль и хранение крепежа в сухом помещении до монтажа продлевают ресурс соединения и предотвращают преждевременную замену заклепки.

Что делать, если отверстие разбито

Замена заклепки на увеличенный номинал или установка ремонтной втулки восстанавливает несущую способность узла. Если заклепка не держит из-за эллипсности отверстия, используйте переходную шайбу с внутренним диаметром 5,2 мм и наружным под новое сверло 6,0 мм. После ремонта обязательна проверка усилия на вырыв, которое должно соответствовать паспортным 6,5 кН для серии А2/А2.

Допустима ли вибрация в соединении на заклепках

Да, вытяжные заклёпки из А2/А2 устойчивы к циклическим нагрузкам при правильном формировании замыкающей головки. Сердечник не обрывается преждевременно только при соблюдении диапазона захвата 23–25 мм для длины 30 мм, что обеспечивает равномерное распределение усилия. Для высоконагруженных узлов рекомендуется коэффициент запаса 1,8–2,0 по данным испытаний на срез, а при частоте вибрации свыше 50 Гц требуется дополнительный визуальный контроль каждые 6 месяцев.

Итоговый алгоритм выбора

Перед покупкой проверьте соответствие параметров: диапазон захвата для длины 30 мм должен составлять 23–25 мм, а материал основания — совпадать по электрохимическим свойствам с крепежом А2/А2. Грамотный подбор крепежа для нержавейки исключает контактную коррозию и сохраняет расчётную прочность узла при вибрационных нагрузках. Итоговое решение принимайте на основе сверки с таблицей характеристик и требований ГОСТ Р ИСО 15983.

Запросите документацию на партия поставки: сертификат с результатами испытаний на срез подтверждает нагрузку 5,0 кН и соответствие химического состава марки А2. Проверка совместимости материалов и наличие протоколов — критичный этап, который предотвращает внеплановый ремонт и простои. Если заклепка вытяжная 5х30 купить планируется для ответственного узла, имеет ли смысл экономить на проверке паспорта качества, когда цена ошибки — демонтаж всей конструкции?
