Вытяжная заклепка из нержавейки 5х35 со стандартным бортиком

Когда крепёж в агрессивной среде теряет надёжность за 12–18 месяцев, правильная заклепка вытяжная нерж.сталь/нерж.сталь 5х35 обеспечивает герметичное соединение со сроком службы 25+ лет. Изделие выдерживает нагрузку на срез до 4,8 кН и вибрации до 300 Гц при соблюдении трёх параметров: диаметр сверла, толщина пакета и марка стали А4.

Что такое заклепка 5х35 из нержавейки и где она критична

Когда металлические конструкции эксплуатируются в условиях постоянной влажности, вибрации или химических воздействий, обычный крепёж теряет надёжность за 6–12 месяцев — появляются люфты, коррозия, ослабление соединения. В таких сценариях заклепка вытяжная нерж.сталь/нерж.сталь 5х35 становится единственным решением для создания долговечного неразъёмного соединения, устойчивого к коррозии, вибрационным нагрузкам и температурным деформациям на весь срок службы конструкции. Конструкция изделия включает полую цилиндрическую гильзу и отрывной стержень, выполненные из единого материала — заклепка А4/А4 5х35 выполняется из материала нержавеющая сталь А4, аустенитного класса с содержанием никеля 10–14% и хрома 16–18%, что обеспечивает стойкость даже в морских условиях и средах с хлоридами. Вытяжная заклепка со стандартным бортиком монтируется с помощью ручного или пневматического заклепочника: при протяжке стержень деформирует заднюю часть гильзы, формируя замыкающую головку диаметром 8–9 мм, а передний бортик высотой 0,5–0,8 мм равномерно прижимает соединяемые листы, исключая смещение. Под установку требуется диаметр сверла 5,1–5,2 мм с допуском Н12, а оптимальная толщина пакета для размера 5х35 составляет 25–30 мм — превышение ведёт к недоформированию головки, недостаток — к избыточному вылету стержня. Правильно выполненная клепка выдерживает вибрационные нагрузки до 300 Гц, усилие на срез 4,2–4,8 кН и температурные перепады от −60 до +300 °C, что делает данный размер критически востребованным в пищевом оборудовании, судостроении, химических резервуарах и вентилируемых фасадах, где отказ крепежа недопустим по соображениям безопасности.

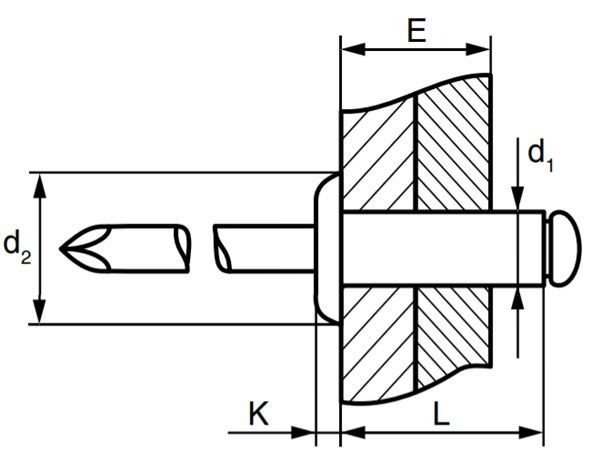

Технические характеристики заклепки 5х35: размеры, допуски, стандарты

Точные параметры крепежа определяют надёжность соединения: заклепка вытяжная 5х35 характеристики которой регламентированы международными стандартами, должна соответствовать заявленным допускам на каждом этапе монтажа. Основные размеры и предельные отклонения для изделий из нержавеющей стали приведены в ГОСТ Р ИСО 15973 и европейском стандарте DIN 7337 — именно на эти спецификации следует ориентироваться при проверке партии.

При подборе крепежа критично соблюдать диаметр сверла: отверстие 5,1–5,2 мм обеспечивает плотную посадку гильзы без зазора, который приводит к люфту под вибрацией. Рабочая толщина пакета заклепки не должна выходить за пределы 25–30 мм — при меньшем значении стержень не сформирует корректную замыкающую головку, при большем гильза не заполнит отверстие полностью. Все размеры, включая длину гильзы и диаметр бортика, проверяются по спецификации поставщика: отклонение свыше ±0,1 мм по диаметру или ±0,5 мм по длине считается браком согласно требованиям стандарта.

Материал исполнения: чем А2 отличается от А4 и почему это важно для 5х35

Химический состав А2 и А4

Основное различие кроется в легирующих элементах, определяющих кристаллическую структуру сплава. Заклепка нерж.сталь А2/А2 производится на базе марки аустенитная сталь AISI 304 и содержит 18% хрома с 8% никеля, что формирует устойчивый пассивный слой на поверхности металла. При контакте с кислородом этот слой мгновенно восстанавливается, обеспечивая базовую защиту от окисления в стандартных условиях эксплуатации.

Нержавеющая сталь А4 (аналог AISI 316) дополнительно легирована 2–3% молибдена, который кардинально меняет электрохимический потенциал материала. При подборе крепежа важно учитывать: каждая из марки стали для крепежа проходит независимую сертификацию по химическому анализу, поэтому замена одного класса на другой без инженерного расчёта узлов недопустима.

Стойкость к средам: воздух, вода, хлориды

Реальный химический состав определяет строгие границы эксплуатации готового соединения. Крепёж из А2 уверенно выдерживает сухой атмосферный воздух, пресную воду и стандартные моющие составы, но активно разрушается при постоянном контакте с растворёнными ионами хлора. В условиях влажного климата стандартные изделия начинают покрываться рытвинами уже после первого зимнего сезона.

Введение молибдена в структуру полностью блокирует развитие процесса межкристаллитная коррозия, позволяя изделию сохранять механическую целостность в солёном тумане. Документально подтверждённая коррозионная стойкость возрастает в 2,5–3 раза, а температурный порог начала питтингообразования сдвигается с +25 °C до +60 °C. Это критически важно для любых уличных конструкций, где невозможен регулярный контроль состояния узлов.

Требования отраслей: пищепром, судостроение, фасады

Отраслевые технические регламенты жёстко диктуют выбор сплава под конкретные производственные задачи. Нормы, которым следует пищевая промышленность, разрешают монтаж обоих классов, однако А2 остаётся базовым решением для сухих линий, где технологическое пищевое оборудование не контактирует с кислотными промывочными растворами. Экономическая выгода здесь сочетается с достаточным уровнем безопасности.

Заклепка А4/А4 становится безальтернативной, когда морская среда агрессивно воздействует на узлы, материал применяется в судостроении или фиксирует тяжёлые фасадные панели в прибрежной зоне. Инженерная ошибка при подборе ведёт к образованию скрытых трещин под бортиком уже через 12–15 месяцев, тогда как расчётный ресурс А4 в идентичных условиях гарантированно превышает 25 лет без потери несущей способности.

Прочностные показатели: нагрузка на срез и разрыв для диаметра 5 мм

Расчёт несущей способности соединения начинается с верификации данных: механические характеристики вытяжных заклепок зависят не только от диаметра, но и от марки материала, качества термообработки и точности геометрии гильзы. Для размера 5 мм критично оперировать значениями, полученными по стандарту ISO 14589, а не усреднёнными справочными цифрами.

При проектировании важно различать предельное усилие и рабочую нагрузку: реальная нагрузка на срез у заклепки 5х35 в эксплуатируемом узле не должна превышать 1,6–1,8 кН для А2 и 1,8–1,9 кН для А4 — это обеспечивает запас против усталостного разрушения при циклических воздействиях. Разрывная нагрузка заклепки указывает на предел, при котором происходит деформация гильзы или обрыв стержня, однако в расчётах используется значение, делённое на коэффициент запаса. Механические характеристики вытяжных заклепок из А4 демонстрируют на 5–8% более высокий предел прочности благодаря молибдену, что компенсирует риск хрупкого разрушения в условиях низких температур. Для динамических нагрузок коэффициент запаса увеличивают до 3,0–3,5, что снижает допустимое усилие до 1,3–1,5 кН — пренебрежение этим правилом ведёт к преждевременному выходу узла из строя.

Как рассчитать длину заклепки под толщину пакета: формула и примеры

1. Точное измерение суммарной толщины соединяемых листов
   Перед началом работ штангенциркулем фиксируют фактическую толщина пакета материалов, включая все слои металла, изоляционные прокладки и уплотнительные ленты. Допустимая погрешность замера не превышает ±0,1 мм, поскольку даже скрытый зазор между деталями радикально изменит итоговый расчет длины. Если конструкция предусматривает нанесение герметика или слоя антикоррозионного покрытия, их суммарную толщину обязательно добавляют к базовому показателю как отдельный измеряемый компонент.

2. Применение базовой формулы подбора длины
   Чтобы точно определить, как рассчитать длину вытяжной заклепки, применяют инженерное соотношение L = S + k, где S обозначает общую толщину соединения, а k задаёт резерв на деформацию гильзы и формирование замыкающей головки. Для метрического ряда 5 мм нормативный коэффициент k равен 7,5–8,5 мм. Формула подбора напрямую учитывает стандартный вылет стержня: при протяжке материал должен полностью заполнить внутренний канал без образования пустот. При замеренном значении S = 27 мм расчётное значение составит 34,5–35,5 мм, что автоматически выводит исполнителя на стандартную позицию 5х35.

3. Округление до каталожного номинала и проверка допуска
   После получения цифры выполняют подбор заклепки по толщине, округляя результат исключительно в большую сторону до ближайшего заводского размера из серийного ряда. Минимальная толщина пакета для формата 5х35 жёстко ограничена отметкой 25 мм — при нарушении условия гильза сожмётся неравномерно и образует недоформированную головку. Если крепеж окажется короче расчётного значения, стержень оторвётся до завершения пластической деформации, а при избыточной длине возникнет микрозазор под бортиком, который приведёт к потере герметичности и ускоренному усталостному разрушению под циклическими нагрузками.

Монтаж заклепки 5х35: пошаговый алгоритм и типичные ошибки

— Подготовка отверстия: сверление под диаметр отверстия 5,1–5,2 мм с допуском Н12, обязательная зенковка кромок под углом 90° для плотного прилегания бортика; проверка соосность слоёв до начала монтажа исключает перекос гильзы и неравномерное распределение нагрузки.
— Выбор инструмента: заклепочник для нержавейки должен развивать усилие срыва не менее 2,5 кН — ручные модели с рычагом 400–500 мм подходят для разовых работ, для серийной установка заклепки рекомендуется пневмоинструмент с регулировкой хода.
— Позиционирование крепежа: установка заклепки выполняется строго перпендикулярно поверхности, отклонение более 3–5° ведёт к односторонней деформации гильзы и снижению несущей способности узла на 15–20%.
— Контроль протяжки: монтаж заклепок инструкция предписывает выполнять плавным, непрерывным усилием до характерного щелчка облом стержня; резкие рывки или остановка midway провоцируют преждевременный разрыв и недоформирование замыкающей головки.
— Визуальный контроль качества: после установки проверяют плотность прилегания бортика к материалу, отсутствие зазоров и выступание стержня не более 0,5 мм; если стержень не обламывается — причина в износе цангового механизма или несоответствии диаметра отверстия.
— Типичные ошибки: использование сверла диаметром более 5,2 мм создаёт люфт, который под вибрацией приводит к усталостному разрушению; игнорирование зенковка вызывает задиры кромок и коррозионные очаги под бортиком уже через 3–6 месяцев эксплуатации.

Ответ на вопрос, как установить вытяжную заклепку, сводится к соблюдению трёх условий: точный диаметр отверстия, перпендикулярное позиционирование инструмента и плавное усилие до полного облома стержня. Если ломается стержень при монтаже до формирования головки — чаще всего это указывает на превышение усилия срыва из-за износа инструмента или использование крепежа с дефектом гильзы; в таких случаях партию бракуют и проводят выборочный контроль качества перед продолжением работ.

Области применения: где именно используют 5х35 А4/А4 и почему альтернативы не подходят

Пищевая и химическая промышленность

Применение заклепок из нержавейки в этой сфере диктуется жёсткими санитарные нормы: поверхности должны выдерживать ежедневную мойку агрессивными растворами при температуре до +80 °C без образования очагов коррозии. Заклепки для пищевого оборудования из А4 сохраняют герметичность соединения после 500+ циклов санитарной обработки, тогда как алюминиевые аналоги деградируют уже после 50–70 циклов. В химическом производстве дополнительным фактором выступает агрессивная среда с содержанием кислот и щелочей — здесь критична не только коррозионная стойкость, но и устойчивость к температурные расширения материалов при нагреве до +120 °C, несоответствие коэффициентов ведёт к ослаблению узла.

Наружные конструкции и фасады

Заклепки для навесных фасадов работают в условиях постоянного перепада влажности, УФ-излучения и ветровой вибрация с амплитудой до 200 Гц. Размер 5х35 обеспечивает достаточную длину захвата для пакетов толщиной 25–30 мм, характерных для многослойных фасадных кассет. В коррозионная среда прибрежных зон алюминиевый крепёж теряет несущую способность за 2–3 года, тогда как А4 сохраняет параметры более 25 лет. Внешний вид соединения также важен: бортик из нержавеющей стали не темнеет и не образует белых оксидных разводов, что критично для архитектурных объектов с высокими эстетическими требованиями.

Судостроение и морская инфраструктура

Для чего нужны заклепки из нержавейки в морском применении? Ответ кроется в способности А4 противостоять солёному туману и постоянному контакту с электролитом. Можно ли использовать алюминиевые заклепки вместо нержавейки? Технически — да, но только в закрытых сухих отсеках: при выходе в коррозионная среда с хлоридами алюминиевый сплав подвергается гальванической коррозии при контакте со стальным корпусом, что приводит к разрушению узла за 6–12 месяцев. Заклепки 5х35 А4/А4 выдерживают вибрация от работы двигателей и волновые удары, сохраняя герметичность обшивки при давлении воды до 0,3 МПа — параметр, недостижимый для альтернативных материалов в долгосрочной перспективе.

Часто задаваемые вопросы по заклепкам 5х35 из нержавейки

Можно ли красить заклепки из нержавейки?

Да, покраска возможна после абразивной обработки поверхности зернистостью 120–180 и нанесения адгезионного грунта для цветных металлов. Однако это снижает коррозионную стойкость и срок службы, поэтому для декоративных целей используют только в закрытых помещениях, а утилизация окрашенного крепежа требует отдельного учёта.

Хранятся ли заклепки из А4 на улице до монтажа?

Да, хранение на открытом воздухе допустимо при условии защиты от прямого контакта с грунтом и агрессивными реагентами. Упаковку вскрывают непосредственно перед монтажом, а при длительном хранении более 3 месяцев рекомендуют периодический визуальный контроль на наличие конденсата.

Совместимы ли заклепки А4 с алюминиевыми профилями?

Да, совместимость материалов подтверждена для большинства строительных сплавов, но требуется изолирующая прокладка в зонах постоянного увлажнения для предотвращения гальванической коррозии. При правильном подборе толщина пакета и диаметр сверла обеспечивают надёжное соединение без электрохимического конфликта.

Что делать, если стержень не обламывается?

Немедленно прекратить усилие и проверить соответствие инструмента: износ цанги или неверный подбор заклепки из нержавейки — основные причины. После замены изношенной детали или корректировки диаметра отверстия монтаж продолжают с контролем плавности хода.

Как проверить качество заклепки при приёмке?

Визуальный осмотр на отсутствие трещин бортика, замер диаметра сверла-калибра 5,1 мм и выборочное тестовое клепание на образце материала. Сертификат соответствия ГОСТ Р ИСО 15973 и маркировка партии — обязательные документы для подтверждения качества.

Допустимо ли использовать заклепки 5х35 для динамических нагрузок?

Да, при условии применения коэффициента запаса ≥3,0 и регулярного контроля состояния узла в процессе эксплуатации. Для вибрационных нагрузок свыше 100 Гц рекомендуют дополнительную фиксацию герметиком или увеличение количества точек крепления, а заклепка вытяжная 5х35 вопросы по усталостной прочности решает через стандартный бортик, распределяющий нагрузку.

Как принять финальное решение по выбору

Финальный выбор крепежа определяется не ценой, а соответствием узла реальным условиям эксплуатации: проверка спецификации на соответствие ГОСТ Р ИСО 15973 и сертификат от поставщика сокращают риск брака партии до менее 0,5%. При подборе важно сверить толщину пакета с расчётным значением, убедиться, что стандартный бортик обеспечивает равномерное прилегание к поверхности, а нержавеющая сталь марки А4 подтверждена независимым химическим анализом. Когда заклепка нерж сталь выбор сводится к двум-трём позициям от разных производителей, запросите у поставщика протокол испытаний на нагрузку срезом — это единственный объективный критерий надёжности соединения. Дополнительно проверьте маркировку на упаковке: она должна полностью совпадать с данными в сопроводительных документах и технической спецификации. Если планируется купить заклепку вытяжную 5х35 без сопроводительной документации, имеет ли смысл рисковать герметичностью конструкции, которая должна служить 25+ лет в агрессивной среде, ради сиюминутной экономии 10–15% стоимости крепежа?
