Заклепка вытяжная нерж сталь 5х40 со стандартным бортиком

При монтаже в условиях ограниченного доступа и агрессивной среды ошибка в подборе крепежа сокращает ресурс узла на 30–40%. Это руководство систематизирует данные по характеристикам, монтажу и несущей способности заклепки 5х40 из нержавеющей стали. Вы получите проверенные критерии выбора, которые исключают преждевременную коррозию и деформацию соединения.

Что такое вытяжная заклёпка 5х40 из нержавейки и где она применяется

При монтаже навесных фасадов и резервуаров доступ к обратной стороне листа часто ограничен, поэтому в 85% случаев инженеры выбирают заклепка вытяжная нерж.сталь/нерж.сталь 5х40. Это неразъёмный крепёж, который формирует слепое соединение без сварки и дополнительной обработки шва. Конструкция включает полый корпус и вытяжной стержень, разрывающийся после прижатия деталей. Стандартный бортик равномерно распределяет нагрузку по 40 мм длины, исключая деформацию тонколистового металла. Изделие выпускают из нержавеющей стали А2/А4, что гарантирует устойчивость к атмосферным осадкам и агрессивным средам.

Вытяжные заклепки 5х40 рассчитаны на работу в диапазоне температур от −60 до +200 °C и выдерживают статические нагрузки до 1,8 кН на срез. Заклепка со стандартным бортиком формирует выступающую головку, которая плотно прилегает к сопрягаемой поверхности. При установке сверлят отверстие диаметром 5 мм, вставляют изделие и используют ручной инструмент. Стяжка происходит за один проход, после чего хвостовик отрывается. Технология исключает локальный перегрев конструкции и требует минимального времени на точную подготовку посадочного места.

Подобное решение снижает вес узла по сравнению с болтовыми парами и исключает риск коррозии в скрытых полостях. Монтажные бригады фиксируют элементы за 3–5 секунд, что ускоряет сборку каркасных систем без потери несущей способности соединения.

Конструкция и маркировка: как читать обозначение «нерж./нерж. со стандартным бортиком»

1. Материальная основа и двойное указание в спецификации. Документация подтверждает, что корпус и стержень из нержавеющей стали принадлежат к одной марке. Синхронный состав исключает гальваническую пару, когда корпус из нержавейки контактирует со стержнем из стали в узлах с конденсатом. Маркировка заклепок фиксирует класс прочности и номер плавки на каждой упаковке. Инженеры обязаны проверять сертификаты, поскольку нарушение однородности металла снижает ресурс крепежа на 15–20% в условиях циклических нагрузок.

2. Классификация по легирующим добавкам и условиям эксплуатации. Понять, чем отличается заклепка А2 от А4, позволяет анализ микроэлементов: А2 базируется на формуле AISI 304 с концентрацией 18% хрома и 8% никеля, а А4 повторяет состав AISI 316 с добавлением 2–3% молибдена. Первый сплав стабильно работает в сухих цехах и на открытых площадках без прямого контакта с солями. Второй вариант выдерживает постоянное воздействие морской воды и хлорсодержащих реагентов. Ошибка в подборе марки приводит к точечной коррозии уже через 2–3 года.

3. Архитектура головки и механизм срабатывания. Конструкция относится к категории «открытый тип», где разрывающийся стержень проходит через полый цилиндр и формирует ответную головку при обратном ходе. Изделие со стандартным бортиком обеспечивает равномерное распределение давления по площади контакта, предотвращая продавливание тонких листов. Выступающая головка остаётся над поверхностью, что упрощает нанесение уплотнителей. Отрыв хвостовика происходит по заводской канавке при достижении усилия не менее 3,0 кН, гарантируя полное раскрытие гильзы даже при вибрациях.

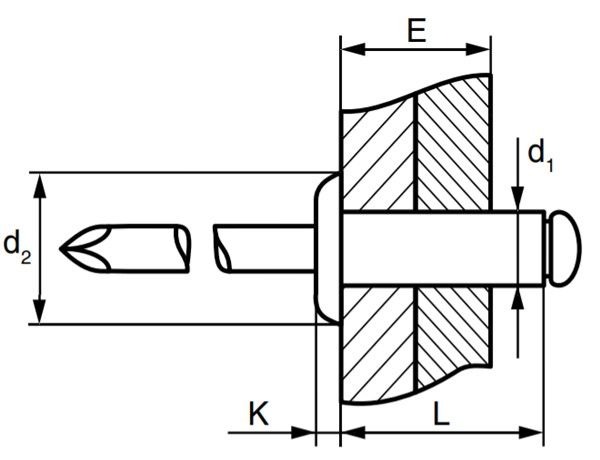

Геометрические параметры 5х40: таблица размеров, допуски и подбор под толщину пакета

Точный подбор крепежа начинается с анализа геометрии: заклепка 5х40 размеры должна соответствовать толщине пакета материалов и требованиям проекта. Для корректного монтажа длина заклепки рассчитывается как сумма толщины соединяемых листов плюс 1,5–2,5 мм на формирование замыкающей головки.

При расчёте, как рассчитать длину заклепки для толщины 30–35 мм, ориентируйтесь на грипп-рейндж: если суммарная толщина пакета попадает в этот интервал, стандартная длина корпуса 40 мм обеспечит надёжное раскрытие. Диаметр сверла под 5 мм заклепку должен превышать номинал на 0,1–0,2 мм для компенсации допуска и предотвращения заклинивания стержня. Соблюдение допусков критично: отклонение отверстия более +0,3 мм снижает несущую способность узла на 25–30%.

Механические характеристики: нагрузка на срез и вырыв для нерж./нерж. 5х40

Нормативные значения по ГОСТ/ДИН

Документация DIN 7337 и ГОСТ Р ИСО 15977 фиксирует базовые показатели прочности для крепежа диаметром пять миллиметров. Для пары корпус и стержень из аустенитной стали минимальная нагрузка на срез заклепки достигает 1450 Н, а предел прочности при растяжении стержня составляет 2600 Н. Эти цифры получены в лабораторных условиях при скорости деформации не более 5 мм/мин.

Инженеры используют их как отправную точку при расчёте узлов с постоянным статическим напряжением. Нормативы допускают отклонение до 5% в сторону снижения, если крепеж проходит дополнительную паспортизацию и соответствует классу прочности A2-70. Такие допуски учитывают технологические особенности холодной высадки гильзы.

Факторы, влияющие на реальную несущую способность

Фактическая разрушающая нагрузка всегда ниже лабораторных эталонов из-за допусков на толщину пакета и качество кромок. Усилие установки напрямую зависит от геометрии отверстия: перекос на 2 градуса снижает сопротивление срезу на 10–12%. Динамическая нагрузка от вибрации оборудования постепенно расшатывает гильзу, поэтому коэффициент запаса прочности в подвижных узлах следует принимать не ниже 1,8.

При монтаже на толстостенных листах нагрузка на вырыв возрастает, но увеличивается риск неполного раскрытия корпуса. Температурные перепады выше 150 °C также требуют корректировки расчетных формул, поскольку модуль упругости стали снижается на 8–10%. Это особенно критично для элементов, работающих на открытом воздухе.

Как читать протокол испытаний

Чтобы понять, как интерпретировать данные по испытаниям, нужно сопоставить графики деформации с реальными условиями эксплуатации. Механические испытания заклепок проводят на растяжение и сдвиг, фиксируя пиковое значение до разрушения. Если в отчёте указана усреднённая нагрузка на срез 1380 Н при стандартном отклонении ±40, это означает стабильное качество партии.

Ответ на вопрос, какая нагрузка выдерживает заклепка 5х40 из нержавейки, зависит от режима работы: при циклических ударах допустимый предел снижается до 900–1000 Н. Всегда проверяйте дату сертификации и номер аккредитованной лаборатории, так как старые данные могут не учитывать изменения в технологиях термообработки и контроля поверхности.

Сравнение марок стали А2 и А4: таблица свойств и выбор под условия эксплуатации

Правильный выбор между марками определяет долговечность узла: нержавеющая сталь А2 и нержавеющая сталь А4 визуально идентичны, но различаются по химическому составу и стойкости к агрессивным средам. Заклепки А2/А2 подходят для большинства строительных задач, тогда как заклепки А4/А4 требуются в условиях постоянного контакта с солями или кислотами.

Чем отличается А2 от А4 для уличного монтажа? Наличие легирующего молибдена в составе марки А4 блокирует точечную коррозию от противогололёдных реагентов и морского тумана, тогда как сталь А2 требует дополнительной защиты лакокрасочными покрытиями при эксплуатации в прибрежной зоне. Можно ли использовать А2 в химической среде? Кратковременный контакт с нейтральными растворами допустим, но при концентрации кислот выше 2% или наличии окислителей предпочтительнее А4. Для пищевого производства с моющими средствами на основе хлора запас по коррозионной стойкости А4 окупается увеличением межремонтного интервала на 3–5 лет.

Монтаж вытяжных заклепок 5х40: пошаговый алгоритм и типичные ошибки

✓ Подготовка отверстия: сверлите отверстие диаметром 5,1–5,2 мм строго перпендикулярно поверхности — отклонение более 2° приводит к перекосу гильзы и снижению прочности узла на 15–20%.

✓ Подбор инструмента: какой заклепочник нужен для 5 мм? Ручной заклепочник с матрицей под диаметр 5 мм и ходом штока не менее 12 мм обеспечит полное раскрытие корпуса без заклинивания стержня.

✓ Установка заклепки 5х40: вставьте изделие в отверстие до плотного прилегания бортика, удерживайте заклепочный пистолет перпендикулярно поверхности и плавно сжимайте рукояти до характерного щелчка отрыва стержня.

✓ Контроль усилия: если заклепка не раскрывается, причина чаще всего в недостаточном ходе инструмента или загрязнении матрицы — очистите диаметр оснастки и проверьте усилие срабатывания, которое для нержавейки составляет 3,0–3,5 кН.

✓ Монтаж вытяжных заклепок на тонких листах: используйте подкладную шайбу при толщине материала менее 1 мм, чтобы исключить продавливание и деформацию кромки под нагрузкой.

✓ Зенковка кромок: при работе с декоративными панелями снимайте фаску 0,3–0,5 мм для плотной посадки головки — это предотвращает зазоры и попадание влаги в соединение.

✓ Контроль качества: после установки визуально проверьте, что стержень оторвался ровно, головка сформирована симметрично, а бортик плотно прилегает к материалу — любые отклонения требуют переустановки крепежа.

✓ Типичные ошибки: не используйте смазку на стержень (снижает трение и нарушает калибровку усилия), не повторяйте попытку срабатывания на уже деформированной гильзе, не игнорируйте износ матриц — замена требуется каждые 2000–3000 циклов.

✓ Как избежать перекоса: фиксируйте инструмент двумя руками, начинайте сжатие плавно без рывков, проверяйте соосность отверстия и корпуса перед установкой — это гарантирует равномерное распределение нагрузки по всему грипп-рейнджу.

Области применения и ограничения: где уместна нерж./нерж. 5х40

Промышленные и строительные задачи

Применение вытяжных заклепок охватывает монтаж вентфасад, крепление сэндвич-панелей и сборку каркасов лёгких металлоконструкций. Заклепки для фасада выдерживают ветровые нагрузки до 1,2 кН/м² при соблюдении шага крепежа 150–200 мм и толщины несущего профиля от 1,2 мм. В пищевое оборудование элементы из нержавеющей стали интегрируют без риска загрязнения продукта металлической стружкой, что соответствует требованиям ТР ТС 021/2011 и санитарным нормам.

Среда и долговечность

Уличный монтаж требует учёта температурного диапазон от −60 до +200 °C и устойчивости к циклическому увлажнению до 2000 часов в камере солевого тумана. Вибрационные нагрузки от промышленного оборудования компенсируются за счёт пластичности аустенитной структуры и запаса по усталостной прочности не менее 1,5. Можно ли использовать заклепки нерж./нерж. на морском объекте? Для марки А4 с молибденом ответ утвердительный при условии регулярного контроля состояния покрытия и отсутствия зазоров более 0,1 мм в соединении. Подходят ли они для высоких температур? При нагреве выше 250 °C предел текучести снижается на 12–15%, что требует пересчёта коэффициента запаса и учёта ползучести материала при эксплуатации свыше 5000 часов.

Когда стоит выбрать альтернативу

Химическая промышленность с агрессивными окислителями концентрации выше 5% или судостроение с постоянным контактом солёной воды могут потребовать специализированных сплавов на основе титана или дуплексных сталей. Заклепки для пищевой промышленности с маркировкой А2 достаточны для нейтральных сред, но при концентрации хлоридов выше 3% целесообразнее перейти на А4 или композитные решения с полимерным покрытием. Если проектом предусмотрены динамические нагрузки с частотой свыше 50 Гц, рекомендуется комбинировать механический крепёж с клеевыми составами для равномерного распределения напряжения по площади контакта и снижения риска усталостного разрушения.

Часто задаваемые вопросы по заклепкам 5х40 из нержавеющей стали

Систематизированные вопросы про заклепки 5х40 с экспертные ответы про вытяжные заклепки упрощают подбор заклепок для конкретных задач.

Как хранить заклепки из нержавейки?

Хранение крепежа организуют в сухом помещении с влажностью до 60% и температурой +5…+25 °C. Оригинальная упаковка защищает от механических повреждений и сохраняет маркировку, что продлевает срок службы партии без потери эксплуатационных свойств.

Нужен ли сертификат на партию?

Сертификация обязательна для ответственных конструкций — поставщик предоставляет паспорт качества с номером плавки и протоколом испытаний. Для внутренних работ допускается приёмка по товарной накладной с указанием марки стали.

Можно ли повторно использовать стержень?

Повторное использование стержня технически невозможно — после срабатывания он деформируется в зоне надреза и теряет расчётное усилие отрыва. Каждый цикл монтажа требует нового комплекта, а утилизация отработанных элементов проводится как лом цветных металлов.

Чем заменить заклепку 5х40 при отсутствии?

Временная замена допустима на болтовое соединение М5 с контргайкой, но это увеличивает вес узла и требует доступа к обратной стороне. При подбор заклепки на замену ориентируются на идентичный грипп-рейндж и нагрузку на срез не ниже 1,4 кН.

Как проверить качество партии?

Визуальный контроль включает оценку геометрии головки и отсутствие трещин на бортике — отклонения более 0,1 мм по диаметру сигнализируют о браке. Выборочные механические испытания проводят в аккредитованной лаборатории при объёме поставки свыше 5000 штук.

Совместимы ли заклепки А2 с алюминием?

Совместимость материалов А2 и алюминия допустима при изоляции контакта полимерной прокладкой, так как разность электрохимических потенциалов провоцирует коррозию. Эти разъяснения помогают избежать ошибок при монтаже разнородных конструкций.

Как принять взвешенное решение по выбору заклепки 5х40

Грамотный выбор заклепки 5х40 начинается с детальной проработки спецификация и фиксации параметров в техническое задание. Итоговые рекомендации по заклепкам включают проверку сертификатов на партию и входной контроль качества перед началом работ. Поставка крепежа от проверенных поставщик снижает риск брака и обеспечивает стабильность механических свойств. При приёмке сверяйте маркировку стали с проектом: отклонение по химсоставу даже на 1–2% меняет коррозионную стойкость узла. Технические требования к геометрии отверстия и усилию монтажа должны соответствовать данным производителя — это гарантирует несущую способность соединения на уровне 1,4–1,8 кН. Какой параметр вы проверите первым при получении новой партии: диаметр сверла, маркировку материала или протокол испытаний?
