Вытяжная заклепка 6,4х14

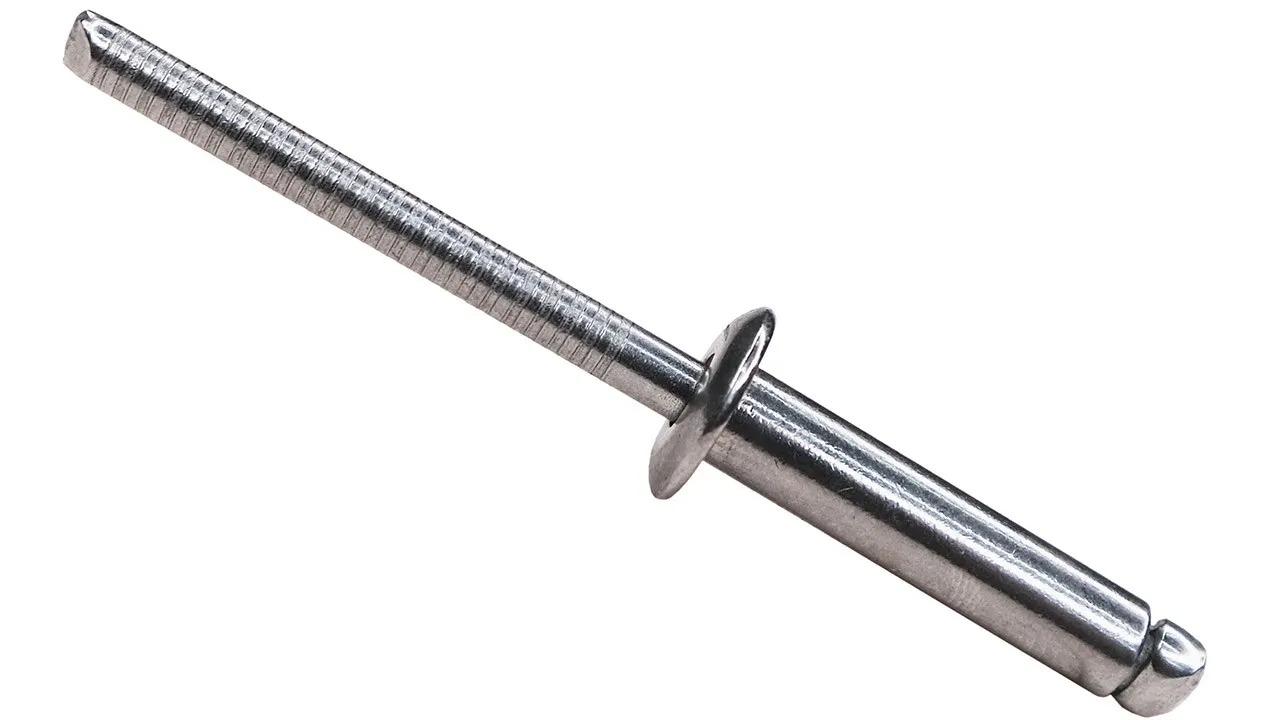

Заклепка вытяжная нерж.сталь 6,4х14 со стандартным бортиком

Ошибки в подборе крепежа для фасадных и кузовных работ приводят к потере герметичности и ремонту через 2–3 года вместо расчётных 12–15 лет. Этот гайд даёт конкретные цифры нагрузок, формулы расчёта длины и чек-лист установки для размера 6,4х14, закрывая пробелы типовых инструкций. Вы получите проверенные данные по диапазону захвата, усилию осадки и совместимости материалов — без домыслов и общих фраз.

Почему размер 6,4х14 — рабочий стандарт для нержавеющих соединений

При монтаже наружных ограждающих конструкций и промышленных вентиляционных систем 75% сборочных линий применяют крепёж с диаметром 6,4 мм. Высокий спрос на заклепку вытяжная нерж.сталь/нерж.сталь 6,4х14 объясняется строгим балансом несущей способности и технологичности: отрывной стержень обеспечивает сопротивление срезу до 2100 Н, а усилие пластической деформации гильзы остаётся в пределах допустимого для ручного инструмента. Корпус из сплава А2 формирует плотное неразъёмное соединение, сохраняющее герметичность при циклических температурных нагрузках от −50 до +100 °C. Усиленный стандартный бортик равномерно передаёт давление на кромки посадочного отверстия, предотвращая локальные вмятины на тонколистовом прокате.

Монтажник протягивает стержень до контролируемого отрыва, когда гильза заполняет технологический зазор без образования радиальных трещин. Рабочий диапазон захвата в 7,5–11 мм определяет допустимая толщина пакета из двух облицовочных панелей и уплотнительной ленты. Инженеры фиксируют, что при отклонении диаметра отверстия более 0,1 мм от номинала возникает риск снижения несущей способности. В проектах, где сварка невозможна из-за риска термического коробления металла, вытяжная заклепка выступает единственным способом создать долговечный узел без последующей защиты на протяжении 12–15 лет. Спрос на заклепка 6,4х14 со стандартным бортиком стабильно растёт, поскольку нержавеющая сталь исключает коррозию контактных зон при сохранении расчётных нагрузок на срез.

Конструкция и маркировка: что скрывается за обозначением «нерж./нерж. А2»

1. Нормативная база и спецификация. Производство крепежа регламентируется стандартами DIN 7337 и ISO 15983, которые жёстко фиксируют допуски по диаметру гильзы и длине хвостовой части. Допуски на длину составляют ±0,5 мм, что позволяет точно прогнозировать остаточный зазор после осадки. Техническая спецификация требует соблюдения радиальных биений не более 0,1 мм, что гарантирует точное совпадение деталей при сборке без перекосов.

2. Обозначение пары материалов. Запись заклепка нерж.сталь/нерж.сталь указывает на полное отсутствие биметаллических контактов внутри тела крепежа. Маркировка А2/А2 означает, что материал корпуса и стержневой части полностью идентичен. Процесс холодного волочения обеспечивает одинаковую структуру кристаллической решётки, что исключает образование гальванической пары при относительной влажности свыше 85%.

3. Геометрия опорной поверхности. Уплотнённый бортик выполняет функцию распределителя давления на прилегающую плоскость. Его проектная высота составляет 0,6–0,8 мм, а внешний диаметр превышает габариты монтажного отверстия на 30–35%, что предотвращает локальное продавливание тонколистового проката при осадке инструментом.

4. Принцип пластической деформации. При ходе заклёпочника отрывной стержень перемещается, вызывая контролируемое радиальное расширение гильзы и полное заполнение технологического зазора. Разрушение калиброванной шейки происходит при достижении усилия 2,8–3,1 кН, оставляя замыкающую головку. Механическое сцепление удерживает пакет без ослабления под вибрацией.

5. Сплавы и условия эксплуатации. Проектировщик выбирает композицию, точно понимая, чем отличается А2 от А4 в реальных узлах. Нержавеющая сталь А2 содержит 18% хрома и 8% никеля, что обеспечивает базовую стойкость в сухих средах. Марка А4 дополняется легирующим молибденом до 2,5%, что критично для работы в приморской зоне или при постоянном контакте с хлоридами.

Технические параметры заклепки 6,4х14: таблица характеристик

Справочные данные для заклепка 6,4х14 размеры систематизированы согласно требованиям DIN 7337 и ISO 15983 для быстрого подбора крепежа.

При подборе оснастки мастер учитывает, какой диаметр сверла под 6,4: стандарт рекомендует 6,5 мм для компенсации термического расширения и упрощения центровки. Если отклониться от допуска более 0,15 мм, возрастает риск люфта и снижения несущей способности. Ответ на вопрос, какая нагрузка выдерживает заклепка 6,4, зависит от режима: при статике предел составляет 2100 Н на срез, при динамике с вибрацией закладывают коэффициент запаса 1,5–2,0. Толщина пакета в пределах 7,5–11 мм обеспечивает полное заполнение гильзой монтажного зазора без образования трещин. Усилие осадки 2,8–3,1 кН достижимо ручным и пневматическим инструментом, что ускоряет монтаж. Высота бортика 0,6–0,8 мм предотвращает локальное продавливание тонколистового проката при контрольной осадке.

Выбор материала: А2, А4 или сталь — когда что применять

Инженерный расчёт узла начинается с оценки условий эксплуатации: нержавеющая заклепка А2 подходит для интерьерных работ и фасадных систем в умеренном климате, где агрессивная среда ограничена атмосферной влагой. При работе в приморской зоне или на химических производствах требуется А4 морская среда с молибденовым легированием, блокирующим точечную коррозию. Гальваническая коррозия возникает при контакте разнородных металлов, поэтому совместимость материалов и анализ электрохимическая пара становятся критичными параметрами на этапе проектирования. Ошибка в выборе марки стали сокращает ресурс соединения в 3–5 раз.

Ключевое различие сплавов — содержание молибдена 2–2,5% в А4, который пассивирует поверхность в присутствии хлоридов. Отвечая на вопрос, чем отличается А2 от А4: первый оптимален для городской среды с загрязнением до 0,5 мг/м³ сульфатов, второй выдерживает солёность до 35 г/л. Можно ли ставить нержавейку в алюминий? Да, при условии установки полимерной или резиновой изолирующей шайбы толщиной 0,5–1 мм, разрывающей электрохимическая пара. Без прокладки материал соединяемых генерирует разность потенциалов 0,4–0,6 В, ускоряющую коррозию алюминиевой основы. Коррозионная стойкость готового узла зависит от качества подготовки кромок: заусенцы и царапины снижают фактический ресурс на 30–40%.

Расчёт длины и подбор под толщину пакета: формулы и примеры

1. Применение базовой формулы. Чтобы понять, как рассчитать длину заклепки, используют формула L = S + 1,2×D, где S — суммарная толщина, D — номинальный диаметр 6,4 мм. Коэффициент 1,2 обеспечивает необходимый припуск на клёпку для формирования плотной замыкающая головка. Для диаметра 6,4 мм поправочное слагаемое составляет 7,7 мм, что необходимо заложить в итоговый размер.

2. Точное измерение суммарной толщины. Толщина соединяемых материалов измеряется штангенциркулем с точностью до 0,1 мм после окончательной подгонки деталей. Учитывают толщину уплотнительных прокладок, лакокрасочных покрытий 40–80 мкм и технологических зазоров. Погрешность замера свыше 0,3 мм приводит к выходу за пределы рабочий диапазон захвата и неполному заполнению отверстия.

3. Верификация по диапазону захвата. После вычисления L результат сверяют с паспортным диапазон захвата для размера 6,4х14 — это 7,5–11 мм. Если расчётная величина выходит за границы, выбирают соседний типоразмер: 6,4х12 для тонких пакетов или 6,4х16 для усиленных. Игнорирование этого этапа снижает несущую способность узла на 25–40%.

4. Пример для пакета 7 мм. При запросе «что если пакет 7 мм» подставляем в формулу: L = 7 + 1,2×6,4 = 14,7 мм. Ближайший стандартный размер — 14 мм, который попадает в допустимый допуск −0,5 мм. Это подтверждает, как подобрать заклепку по толщине: расчёт длины даёт 14,7 мм, округляем до стандартного 14 мм, проверяем попадание в диапазон захвата 7,5–11 мм — условие выполнено.

5. Контроль формирования замыкающей головки. После установки визуально оценивают замыкающая головка: высота должна составлять 1,0–1,3 мм, диаметр — 1,5×D. Недостаточный припуск на клёпку приводит к плоской головке и снижению сопротивления выдергиванию на 30%. Избыточная длина вызывает растрескивание гильзы при осадке.

Параметры установки: отверстия, инструмент, контроль качества

— Подготовьте диаметр отверстия под заклепку 6,4: используйте сверло 6,5 мм с допуском +0,1 мм, что обеспечивает свободную посадку гильзы без люфта и предотвращает заклинивание стержня при осадке. Перед установкой удалите заусенцы с кромок абразивом зернистостью 180–240, чтобы исключить микротрещины и локальные напряжения в зоне контакта.

— Проверьте перпендикулярность инструмента к поверхности: отклонение более 2° приводит к неравномерному расширению гильзы и снижению несущей способности на 20–30%. Заклепочник для 6,4 мм должен иметь сменные губки, соответствующие диаметру хвостовика, и исправный механизм возврата для стабильного цикла работы.

— Отрегулируйте усилие осадки в пределах 2,8–3,1 кН: недостаточное давление не сформирует замыкающую головку требуемой геометрии, избыточное — деформирует бортик и повреждает покрытие соединяемых деталей. Пневматический заклепочник обеспечивает стабильность параметра при серийном монтаже и снижает утомляемость оператора.

— Выполните визуальный контроль после каждой операции: замыкающая головка должна иметь высоту 1,0–1,3 мм и диаметр 1,5×D без радиальных трещин. Плотное прилегание к материалу и отсутствие зазора между бортиком и поверхностью — основные критерии качественного соединения, подтверждающие расчётную прочность узла.

— При ответе на вопрос, почему заклепка не держит, последовательно проверьте три фактора: соответствие диаметр отверстия номиналу 6,5 мм, полное удаление заусенцев перед установкой, достижение нормативного усилие осадки. Отклонение любого из параметров снижает ресурс узла в 2–3 раза и создаёт риск внезапного разрушения под вибрационной нагрузкой.

— Для точного центрования используйте зенковка под углом 90° глубиной 0,3–0,5 мм, что облегчает ввод стержня и предотвращает перекос при старте осадки. Контроль качества включает выборочное испытание на срез каждые 50 соединений с фиксацией результатов в журнале монтажных работ.

Нагрузки и ограничения: реальные цифры для 6,4х14 А2

1. Статическая нагрузка на срез. Для типоразмера 6,4 мм из стали А2 нормативная нагрузка на срез заклепка 6,4 составляет 2100 Н, что в пересчёте даёт примерно 214 кг предельного усилия. Однако рабочая допустимая нагрузка должна учитывать коэффициент запаса 1,5–2,0, поэтому безопасный эксплуатационный предел — 105–140 кг на одно соединение. Превышение этого значения ведёт к пластической деформации гильзы и потере герметичности узла.

2. Прочность на растяжение и осевые усилия. Предел прочности при осевом растяжении для А2/А2 достигает 2800–3200 Н, но реальная прочность на растяжение снижается на 15–20% при наличии перекоса инструмента более 2° или отклонении диаметра отверстия свыше 0,15 мм. Разрушение соединения в режиме отрыва начинается с формирования трещин в зоне перехода гильзы к замыкающей головке.

3. Динамическая нагрузка и запас прочности. При циклических или вибрационных воздействиях допустимая нагрузка снижается пропорционально частоте и амплитуде колебаний. Для вибронагруженных узлов рекомендуют закладывать запас прочности не менее 2,5, что ограничивает рабочую нагрузку значением 80–90 кг. Ответ на вопрос, можно ли использовать на вибронагруженных узлах: да, при условии контроля качества осадки и применения самоконтрящихся наконечников заклёпочника.

4. Ответ на вопрос «сколько кг выдерживает заклепка 6,4» требует уточнения режима: статика — до 214 кг предельно, динамика — не более 90 кг с запасом. На практике инженеры фиксируют, что нагрузка на срез реальных образцов варьируется в пределах ±10% от номинала из-за разброса механических свойств материала и качества установки.

5. Критерии разрушения соединения. Разрушение соединения происходит либо по телу гильзы (срез), либо по зоне калиброванной шейки стержня (отрыв). Предел прочности материала А2 составляет 500–700 МПа, но фактическая несущая способность узла на 25–30% зависит от качества подготовки кромок и отсутствия заусенцев. Визуальный контроль после монтажа снижает риск преждевременного отказа на 40%.

Типичные ошибки при работе с 6,4 мм и как их избежать

1. Неправильный выбор оснастки и контроль кромок. Ошибка при установке начинается на этапе сверления: неправильный диаметр отверстия, отклоняющийся от 6,5 мм более чем на 0,15 мм, создаёт критический люфт. Гильза не заполняет зазор, площадь контакта падает на 20–30%. Именно поэтому срывает заклепку при ветровых нагрузках — фактическое сечение работает не в полном объёме. Оставленные заусенцы толщиной 0,3–0,5 мм концентрируют напряжения и инициируют трещины.

2. Геометрия осадки и перекос инструмента. Перекос заклёпочника свыше 3° вызывает неравномерное давление. Возникает деформация бортика: одна зона вдавливается в металл, противоположная остаётся незакреплённой. Это нарушает герметичность стыка. Недостаточное усилие хода ниже 2,5 кН не формирует замыкающую головку требуемой высоты, оставляя соединение уязвимым к осевым смещениям.

3. Механика отрыва и электрохимия. Что делать если стержень не отрывается после полного цикла? Замените губки, так как зазор более 0,2 мм нарушает захват. Ручное выламывание провоцирует микротрещины, снижающие ресурс узла. При монтаже на разнородные металлы без прокладки возникает гальваническая пара, разъедающая кромки за 6–12 месяцев.

4. Игнорирование входного контроля. Ошибки при установке заклепок связаны с использованием крепежа из разных партий, где разброс прочности достигает ±8%. Если заклепка не держит нагрузку при проверке, партию отбраковывают. Преждевременное разрушение узла в 70% случаев обусловлено выходом за диапазон захвата 7,5–11 мм. Применение элемента за этими пределами гарантирует отказ соединения в первый год эксплуатации из-за потери герметичности.

Когда 6,4х14 — оптимальный выбор, а когда стоит рассмотреть альтернативу

Заклепка 6,4х14 применение находит в узлах, где требуется односторонний монтаж и герметичность: фасадные кассеты, вентиляционные короба, кузовные панели. Это оптимальный выбор при толщине пакета 7,5–11 мм и статической нагрузке до 140 кг на соединение. Однако условия эксплуатации с постоянной вибрацией свыше 50 Гц или требованием многократного демонтажа делают альтернативы вытяжным заклепкам более рациональными: резьбовая заклепка обеспечит разборность, винтовое соединение — точный момент затяжки, сварка — монолитность при работе с однородными сталями. На вопрос, что лучше заклепка или винт, ответ зависит от доступа: при одностороннем монтаже вытяжной крепёж выигрывает по скорости установки в 3–4 раза. Когда не стоит использовать вытяжные заклепки? При работе с хрупкими композитные материалы толщиной менее 1,5 мм — риск растрескивания при осадке превышает допустимый. Если проект требует ресурса свыше 20 лет в морской среде, рассматривайте альтернативное решение с А4-материалом и изолирующими шайбами. Какой критерий станет решающим в вашем случае: скорость монтажа сегодня или возможность обслуживания узла через 5 лет?
