Вытяжная заклепка 6,4х16

Вытяжная заклепка А2/А2 6,4х16 для надёжных соединений

Когда сварка деформирует тонкие листы, а влажность разрушает обычный крепёж, на помощь приходит вытяжная заклепка А2/А2 6,4х16 — неразъёмное соединение с односторонним монтажом и коррозионная стойкость даже в агрессивных средах. Изделие из материала нержавеющая сталь А2 со стандартным бортиком и диаметром 6,4 мм фиксирует пакеты толщиной 7–11 мм, выдерживая нагрузку на срез до 6,5 кН.

Почему размер 6,4х16 из нержавейки — эталон для ответственных соединений

Когда сварка невозможна из-за тонкостенных материалов или риска деформации, а условия эксплуатации требуют устойчивости к влаге и химическим средам, на первый план выходит неразъёмное соединение, которое можно выполнить с одной стороны. Именно в таких сценариях вытяжная заклепка А2/А2 6,4х16 становится предпочтительным решением: диаметр 6,4 мм обеспечивает достаточную несущую способность, а длина 16 мм позволяет надёжно фиксировать пакеты толщиной 7–11 мм. Заклепка вытяжная нерж.сталь/нерж.сталь 6,4х16 со стандартным бортиком изготавливается из материала нержавеющая сталь А2, что гарантирует коррозионная стойкость даже в условиях повышенной влажности и контакта с агрессивными средами. Односторонний монтаж экономит время на сборке и исключает необходимость доступа к обратной стороне узла — это критично при работе с закрытыми конструкциями, вентилируемыми фасадами или электротехническими коробами, где доступ с двух сторон физически невозможен. При этом правильное исполнение типоразмера обеспечивает стабильное усилие отрыва стержня и предсказуемое формирование замыкающей головки, что напрямую влияет на долговечность всего узла в условиях вибрации и температурных перепадов до ±50 °С.

Конструкция и маркировка: что скрывается за обозначением «нерж./нерж. 6,4х16»

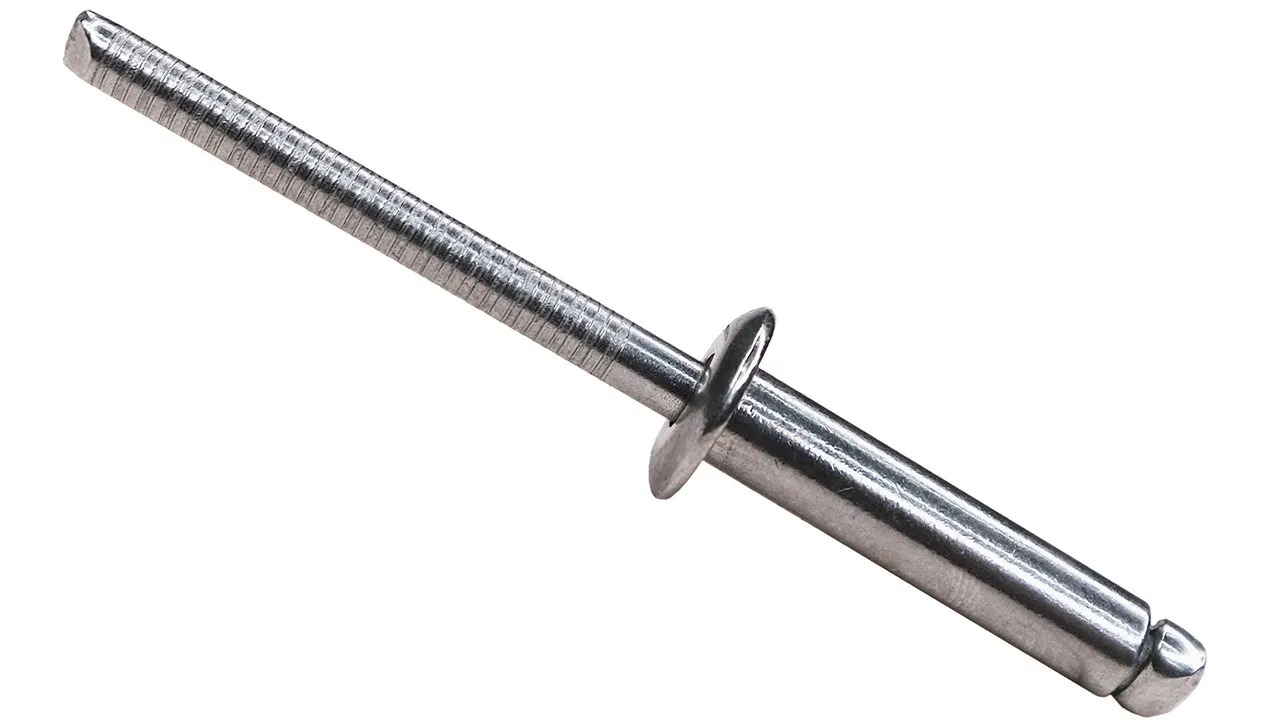

Из чего состоит вытяжная заклёпка

В основе крепежа лежат два соосных элемента: полая втулка и вставленный в неё сердечник с утолщением на верхнем конце. Когда заклёпка вытяжная стандартный бортик устанавливается в предварительно подготовленное отверстие, инструмент захватывает конец мандрила и начинает создавать осевое натяжение. В процессе деформации нижний край трубки расплющивается, формируя замыкающую головку, а купольная часть остаётся на лицевой стороне листа.

Ключевая особенность данного исполнения — гильза и стержень из нержавейки. После достижения заданного усилия отрывной стержень обламывается по заводской насечке, оставляя внутри канала зафиксированную точку опоры. Конструкция полностью исключает необходимость использования подкладных шайб или доступа к тыльной стороне узла, что критично для закрытых профилей и полых элементов с ограниченными внутренними размерами.

Как читать маркировку А2/А2

Цифробуквенное обозначение отражает химический состав и класс коррозионной стойкости каждого компонента. Маркировка А2/А2 указывает, что оба элемента произведены из аустенитной стали AISI 304, содержащей 17–19 % хрома и 8–10,5 % никеля. Данная пропорция обеспечивает устойчивую пассивную оксидную плёнку, выдерживающую атмосферные осадки и бытовые реагенты.

Часто возникает вопрос, чем отличается А2 от А4 в заклёпках: вариант А4 включает 2–3 % молибдена, что смещает предел химической стойкости в сторону морской воды и концентрированных кислот, но увеличивает закупочную цену на 30–40 %. Для большинства строительных и машиностроительных задач внутри страны материала А2 достаточно. Класс коррозионной стойкости определяется именно балансом легирующих элементов, а не только поверхностной обработкой или покрытием.

Почему важен материал стержня

Сокращение «нерж/нерж» в коммерческих спецификациях подтверждает однородность сплава обеих деталей. Когда материал гильзы и материал стержня идентичны, полностью исключается риск образования гальванической пары при контакте с конденсатом или промышленными электролитами. Разнородные металлы в одном узле работают как миниатюрный источник тока: более активный компонент быстро разрушается, снижая несущую способность соединения.

Кроме того, единый сплав гарантирует предсказуемое усилие отрыва, которое для калибра 6,4 мм обычно составляет 6500–7200 Н. Если бы сердцевина была выполнена из углеродистой стали, точка излома смещалась бы, а обломок мог застрять во втулке. Поэтому выбор одинаковой марки стали для обоих компонентов остаётся базовым требованием для долговечных неразъёмных соединений.

Технические характеристики 6,4х16 А2/А2: цифры, которые влияют на надёжность

При расчёте соединений инженеры опираются на конкретные механические показатели, а не на общие формулировки «высокая прочность». Заклепка 6,4х16 нагрузка на срез и нагрузка на разрыв — базовые параметры, определяющие допустимые эксплуатационные нагрузки для узла в условиях вибрации и температурных расширений. Для исполнения А2/А2 эти значения стабильны благодаря однородной структуре аустенитной стали и контролю качества на этапе производства по ГОСТ Р ИСО 15983.

Толщина пакета 7-11 мм указывает рабочий интервал, при котором формируется корректная замыкающая головка без недожима или избыточной деформации втулки. Если фактическая толщина материалов выходит за пределы диапазона зажима, соединение теряет расчётную несущую способность — при тонком пакете стержень оторвётся до раскрытия, при толстом не хватит хода инструмента. Диаметр отверстия под заклепку 6,4 должен составлять 6,5–6,6 мм — отклонение более 0,1 мм в большую сторону снижает усилие на вырыв на 15–20 %, а увеличенный зазор создаёт риск люфта при динамических нагрузках и ускоряет усталостное разрушение узла.

Что касается вопроса, какая нагрузка выдерживает заклепка 6,4х16 нерж/нерж, то при соблюдении технологии монтажа соединение сохраняет целостность при статических нагрузках до 5 кН на разрыв и до 6,5 кН на срез. Предел прочности материала 500–700 МПа обеспечивает запас устойчивости к ударным воздействиям и циклическим деформациям. Точка отрыва стержня калибруется заводом так, чтобы обеспечить полное раскрытие втулки до момента срабатывания, что гарантирует предсказуемый результат при серийной установке без дополнительного контроля каждого узла. Для ответственных конструкций рекомендуется закладывать коэффициент запаса 1,5–2,0 к табличным значениям.

Материалы и гальваническая совместимость: как избежать коррозии в узле

1. Механизм разрушения при контакте разнородных металлов
   Гальваническая коррозия возникает, когда два металла с разным потенциалом коррозии оказываются в среде-электролите (дождевая вода, конденсат, технологические жидкости). Электрохимический ряд напряжений показывает, что аустенитная сталь выступает катодом, а менее благородные сплавы — анодом. В замкнутой цепи происходит ускоренное растворение анода: потеря 20–30 % сечения алюминиевой детали происходит за 3–6 месяцев непрерывного увлажнения. Чем опасна гальваническая коррозия для крепежного узла: разрушение начинается не в теле заклёпки, а в прилегающих листах, что приводит к внезапному ослаблению соединения без внешних признаков.

2. Совместимость с алюминием и правилами подбора пар
   Таблица потенциалов подтверждает, что разница напряжений между алюминиевыми сплавами (−0,8…−0,9 В) и нержавейкой (+0,1…+0,2 В) превышает допустимый порог в 0,25 В. Поэтому можно ли ставить нержавейку на алюминий напрямую: в агрессивных или постоянно влажных средах это запрещено. При сухом внутреннем монтаже кратковременный контакт допустим, но требует герметизации стыков. Для наружных работ применяют комбинированные модификации с гильзой из алюминия и стальным стержнем, либо полностью переходят на совместимые материалы, чтобы в узле не формировалась гальваническая пара.

3. Изоляция и создание защитных прослоек
   Когда конструктив вынуждает использовать разнородные сплавы, между деталями обязательно устанавливают диэлектрический барьер в виде прокладок из полиамида, фторопласта или уплотнительных шайб с резиновым покрытием. Такое разделение прерывает путь электронов и сохраняет исходная коррозионная стойкость обеих деталей. Дополнительно рекомендуется применять герметики на полиуретановой основе, которые вытесняют влагу из микрозазоров под купольной головкой. Хром-никелевый сплав сохраняет пассивный слой только при полном отсутствии прямого электрического контакта с анодными материалами в условиях перепадов температур.

4. Верификация материала перед монтажом
   Нержавеющая сталь А2 проходит входной контроль по сертификату, где фиксируется химический состав и результаты испытаний на межкристаллитную коррозию. При работе с крупными партиями проверяют маркировку упаковки и наличие клейма производителя на гильзе. Ошибки в сортировке крепежа приводят к смешиванию сталей разных классов, что резко снижает несущую способность узла. Соблюдение правил подбора и изоляции гарантирует расчётный ресурс соединения не менее 15–20 лет даже при эксплуатации в условиях промышленной атмосферы.

Области применения: где 6,4х16 из нержавейки работает лучше аналогов

Строительство и фасады

Применение вытяжных заклепок в системах вентилируемые фасады обусловлено необходимостью одностороннего монтажа и устойчивости к атмосферным воздействиям. Нержавеющая сталь А2 сохраняет механические свойства при циклических перепадах температур от −40 °С до +80 °С, что критично для наружных конструкций. Высокая влажность и контакт с противогололёдными реагентами не вызывают коррозионного разрушения, поэтому подходят ли нержавейки для улицы — ответ утвердительный при соблюдении технологии установки и правильном подборе диаметра отверстия.

Пищевая и фармацевтическая отрасль

Пищевое оборудование требует материалов, инертных к органическим кислотам, щелочным моющим средствам и регулярной санитарной обработке. Пищевая промышленность регламентирует использование сплавов с подтверждённой миграционной безопасностью, и аустенитная сталь А2 соответствует требованиям ТР ТС 021/2011. Регулярная мойка под давлением до 10 бар и температура пара до 130 °С не снижают несущую способность соединения, что обеспечивает расчётный ресурс узла не менее 10 лет интенсивной эксплуатации без замены крепежа.

Транспорт и вибронагрузки

Автомобильная промышленность и судостроение предъявляют повышенные требования к устойчивости крепежа в вибронагруженные узлы. Электротехнические короба в подвижном составе работают в условиях постоянной тряски и ударных нагрузок до 15 g, где алюминиевые аналоги теряют геометрию после 5000–7000 циклов. Где нельзя использовать алюминиевые заклёпки — в агрессивная среда с солевым туманом, химическими парами и конденсатом, где разница электрохимических потенциалов ускоряет деградацию соединения. Нержавеющий крепеж сохраняет стабильность характеристик при эксплуатации в морском климате и промышленных зонах с загрязнённой атмосферой, обеспечивая предсказуемое поведение узла на протяжении всего срока службы конструкции.

Монтаж заклёпки 6,4х16: пошаговый алгоритм без ошибок

— ✓ Подготовка отверстия: сверлите под прямым углом сверлом 6,5–6,6 мм, контролируя отсутствие заусенцев. Диаметр отверстия критичен: зазор более 0,2 мм снижает усилие на вырыв. Как правильно сверлить под заклепку 6,4 — используйте острую оснастку из быстрорежущей стали и средние обороты 800–1200 об/мин, чтобы избежать наклёпа и деформации кромок.

— ✓ Проверка толщины пакета: перед установкой убедитесь, что суммарная толщина материалов попадает в диапазон 7–11 мм. Если толщина пакета меньше 7 мм, втулка не раскроется полностью; если больше 11 мм — стержень не оторвётся, и установка вытяжной заклепки завершится браком.

— ✓ Фиксация деталей: плотно прижмите соединяемые листы струбцинами или временным крепежом. Люфт между слоями более 0,5 мм приведёт к смещению оси и неравномерному формированию замыкающей головки, что снизит несущую способность узла.

— ✓ Выбор инструмента: заклепочник для 6,4 мм должен обеспечивать усилие вытягивания не менее 7,5 кН. Ручные рычажные модели подходят для разовых работ, для серийной установки используйте пневматический инструмент с регулировкой хода — это гарантирует стабильный отрыв стержня без недожима.

— ✓ Установка и контроль: вставьте крепеж до упора бортика в материал, удерживая инструмент перпендикулярно поверхности. После срабатывания визуально проверьте, что головка плотно прилегает, а отрыв стержня произошёл по заводской канавке. Контроль качества включает проверку отсутствия зазора под головкой и отсутствия трещин в зоне деформации.

— ✓ Типовые ошибки: почему заклепка не держит после установки — чаще всего причина в неправильном диаметре отверстия, недостаточном усилии инструмента или монтаже под углом. Также влияет отсутствие зенковка при работе с мягкими материалами: острая кромка отверстия подрезает втулку при деформации. После монтажа удалите остатки стержня и при необходимости обработайте стык герметиком для защиты от влаги.

Сравнение с аналогами: А2/А2 против Ал/Ст и Ст/Ст при размере 6,4х16

При выборе крепежа для ответственных узлов сравнение заклепок разных исполнений помогает найти баланс между бюджетом и долговечностью. Для типоразмера 6,4х16 ключевыми критериями становятся материал гильзы, материал стержня и условия эксплуатации — именно они определяют, будет ли соединение работать 15–20 лет или потребует замены через 2–3 года.

Что дешевле — нержавейка или алюминий на старте: алюминиевые модификации выигрывают по цене в 2–3 раза, однако стоимость владения учитывает частоту обслуживания и замены. Когда стоит переплатить за А2/А2: при эксплуатации во влажной среде, на улице, в пищевой промышленности или там, где доступ для ремонта затруднён. Если же узел находится в сухом отапливаемом помещении и не несёт критических нагрузок, заклепка алюминий/сталь 6,4х16 может быть экономически оправдана. Сталь/сталь 6,4х16 занимает промежуточную позицию, предлагая хорошую прочность на срез при умеренной цене, но требует контроля целостности цинкового покрытия при монтаже — повреждение слоя более 10–15 % площади ускоряет коррозию в 3–4 раза. При выборе также учитывайте вес соединения: для облегчённых конструкций разница в 2 г на точку крепления даёт экономию 0,5–0,8 кг на 1 м² обшивки, что критично в мобильном оборудовании и авиационных применениях.

Нормативная база и контроль качества: ГОСТ, ISO и что проверять при приёмке

Актуальные стандарты 2024–2025

Основным документом, регламентирующим технические требования к вытяжному крепежу, является ГОСТ Р ИСО 15983, гармонизированный с международным ISO. Европейский DIN 7337 задаёт аналогичные параметры, но с уточнениями по допускам на длину стержня и твёрдость материала. Чем ГОСТ отличается от ISO для заклёпок: российская версия включает дополнительные требования к маркировке партии и методам входного контроля, что упрощает сертификация для отечественных производителей. При этом оба стандарта требуют, чтобы физико-механические свойства подтверждались протоколами испытаний аккредитованной лаборатории.

На что смотреть в сертификате

При приёмке запрашивают протокол испытаний, где фиксируются предел прочности, усилие отрыва, твёрдость по Виккерсу. Соответствие стандарту подтверждается указанием диапазона допустимые отклонения по геометрические параметры — для калибра 6,4 мм отклонение диаметра не должно превышать ±0,1 мм. Партия крепежа сопровождается паспортом с номером плавки, датой выпуска и результатом испытаний на межкристаллитную коррозию. Отсутствие этих данных — основание для отклонения поставки, даже если внешний вид изделий не вызывает нареканий.

Типовые ошибки при приёмке

Как проверить заклёпки при приёмке: выборочно измеряют длину втулки и диаметр головки штангенциркулем с точностью 0,02 мм, проводят визуальный контроль поверхности на отсутствие трещин и раковин. Контроль качества заклепок включает тест на усилие вытягивания: образец устанавливают в эталонные пластины и фиксируют точку отрыва — значение должно попадать в диапазон 6,5–7,2 кН для исполнения А2/А2. Частая ошибка — игнорирование условий хранения: нержавеющая сталь требует сухого помещения с влажностью не выше 60 %, иначе на поверхности образуется конденсат, провоцирующий точечную коррозию до начала монтажа. Также важно проверять целостность упаковки: повреждённая тара увеличивает риск механических деформаций при транспортировке, что снижает несущую способность узла на 10–15 %.

Чек-лист перед заказом партии 6,4х16 А2/А2

— ✓ Перед тем как купить заклепки 6,4х16, запросите у поставщик крепежа протокол испытаний: проверка характеристик должна включать усилие отрыва 6,5–7,2 кН и соответствие ГОСТ Р ИСО 15983.

— ✓ Проверка сертификата и документация: в накладной должна быть указана оптимальная партия с номером плавки для отслеживания. Минимальная партия у дистрибьюторов — 500–1000 шт.

— ✓ Условия хранения: как хранить нержавейку до монтажа — в сухом помещении при влажности до 60 %, в заводской таре, исключая контакт с углеродистой сталью. Хранение крепежа на улице более 48 часов без защиты недопустимо.

— ✓ Сколько заклепок в упаковке 6,4х16: стандартная фасовка — 100, 250 или 500 шт в пластиковом контейнере с индивидуальной маркировкой.

— ✓ Срок поставки: для позиций под заказ — 7–14 рабочих дней. Перед монтажом проверьте диаметр штангенциркулем: отклонение более ±0,1 мм — основание для возврата.

Какой параметр вы проверите первым при приёмке следующей партии?
