Вытяжная заклепка 6,4х18

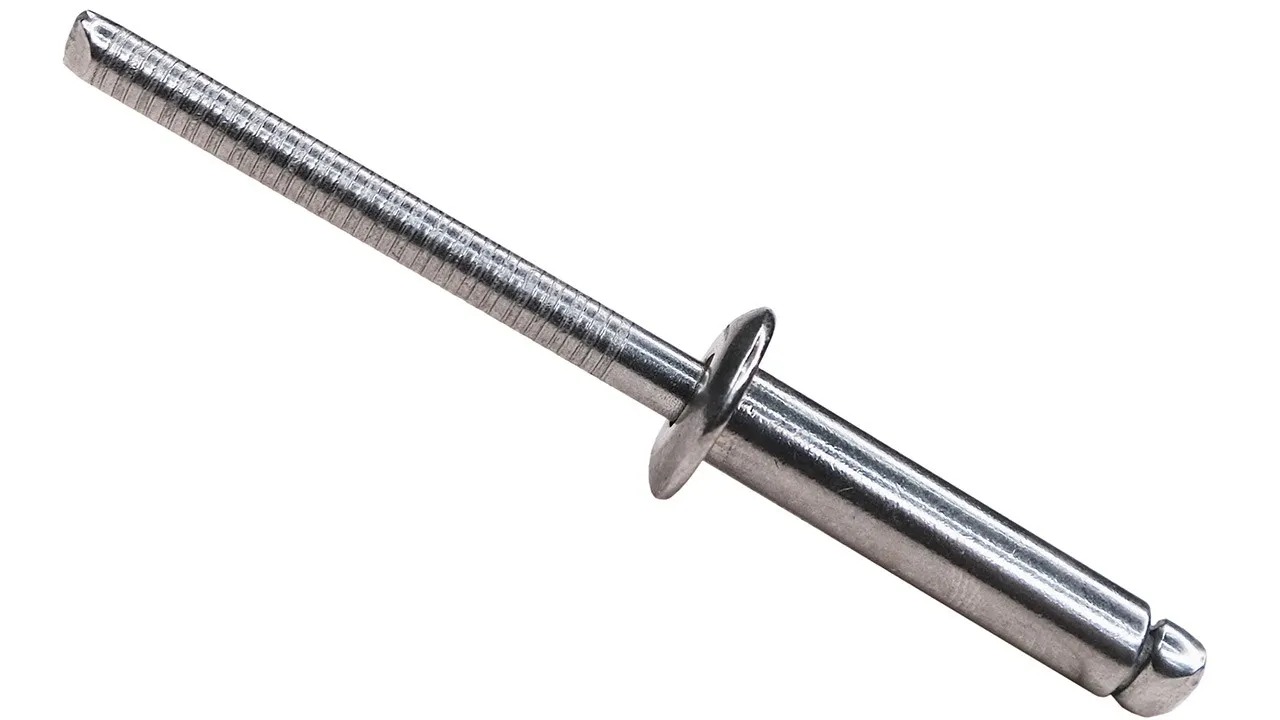

Вытяжная заклёпка нержавейка 6,4х18 — выбор и монтаж

Ошибка в подборе крепежа на 3–5 мм по длине или неверный материал сокращают срок службы соединения в 2–3 раза. Этот гайд даёт точные параметры, формулы расчёта и пошаговую инструкцию для заклёпки 6,4х18 из нержавеющей стали. Результат — соединение без брака, которое выдержит 15–20 лет эксплуатации даже в агрессивной среде.

Зачем нужен точный подбор заклёпки 6,4х18 из нержавейки

Ошибка в подборе крепежа на 3–5 мм по длине приводит к недожиму гильзы или деформации листа — это до 40% брака при монтаже вентфасадов и металлоконструкций. Именно поэтому заклепка вытяжная нерж.сталь/нерж.сталь 6,4х18 требует внимания к трём параметрам: материалу, геометрии бортика и диапазону захвата. Вытяжные заклепки нержавеющая сталь которых обеспечивает коррозионную стойкость в агрессивных средах, применяются там, где разборка соединения невозможна, а надёжность критична.

Конструкция А2/А2 означает, что и гильза, и сердечник выполнены из аустенитной нержавеющей стали, что исключает электрохимический конфликт внутри самого крепежа. Стандартный бортик фиксирует заклёпку в отверстии и распределяет прижимное усилие, но только при условии, что толщина пакета попадает в расчётный диапазон. Для размера 6,4×18 мм рабочий диапазон захвата составляет 12,0–14,5 мм: выход за эти пределы ведёт к потере прочности на срез или невозможности формирования замыкающей головки. Неразъёмное соединение, которое даёт правильно подобранная заклёпка, выдерживает вибрации и перепады температур, но лишь при соблюдении технологии монтажа и точном соответствии параметров крепежа реальной задаче.

Конструкция и маркировка: что скрывается за «6,4х18 А2/А2»

1. Геометрия и допуски. Первое число в коде указывает на номинальный диаметр 6,4 мм, который требует подготовки отверстия 6,5 мм. Зазор в 0,1 мм обеспечивает свободный вход без деформации кромки листа. Второе значение фиксирует длину 18 мм, измеряемую от опорной плоскости до торца тела до монтажа. Подбор осуществляют по каталогу производителя, где длина всегда указывается с учётом выступающей головки. Заклепка вытяжная нерж.сталь/нерж.сталь с такими параметрами рассчитана на соединение пакетов толщиной 12,0–14,5 мм. Отклонение в подборе длины на ±2 мм приводит к неполному формированию замыкающей головки или разрушению фланца при обрыве.
2. Устройство и кинематика монтажа. В основе конструкции лежит цилиндрическая гильза с фланцем, на внешнем торце которого сформирована выступающая головка. Внутрь канала вставлен стержень с утолщением и насечкой отрыва. При нажатии на рукоятки инструмента отрывной сердечник смещается на 8–10 мм, заставляя заднюю часть гильзы деформироваться в гриб. После достижения проектного натяжения стержень обламывается, оставляя открытый конец с ровной кромкой. Усилие отрыва регламентируется и составляет 35–45 кгс для данного диаметра. Процесс соответствует требованиям стандарта ISO 15983 для открытого типа крепежа.
3. Расшифровка индекса А2/А2. Двойное обозначение подтверждает, что гильза и стержень произведены из идентичного сплава. Такое исполнение исключает возникновение электрохимической пары внутри самого крепежа, которая провоцирует точечную коррозию при конденсате. Аустенитная нержавеющая сталь содержит 18% хрома и 8–10% никеля, что гарантирует формирование пассивной оксидной плёнки на поверхности. Маркировка наносится на торец головки методом холодной штамповки для визуального контроля на складе и площадке.
4. Различия между А2 и А4. Ключевое отличие заключается в легирующих добавках: класс А4 включает 2–3% молибдена, повышающего устойчивость к хлоридам и кислотным средам. В умеренном климате переплата за А4 составляет 25–30% без ощутимого выигрыша в сроке службы. Для объектов ближе 5 км к морскому побережью или в зонах с постоянным воздействием реагентов выбирают А4/А4. В стандартных строительных задачах пара А2/А2 выдерживает нагрузки до 4500 Н на срез без потери герметичности шва и требует хранения в сухих помещениях при влажности до 60%.

Прочностные характеристики 6,4х18 А2/А2: цифры вместо общих слов

При проектировании узлов, где важна несущая способность, общие формулировки «высокая прочность» недопустимы. Инженеру требуются конкретные значения в ньютонах и мегапаскалях. Ниже приведены верифицированные данные для типоразмера 6,4×18 мм из аустенитной стали класса А2-70, полученные на основе испытаний по стандарту ISO 14589.

Эти цифры отвечают на частый вопрос: какую нагрузку выдерживает заклепка 6,4х18. В пересчёте на привычные единицы, прочность на срез составляет около 450 кгс — это предельное значение, при котором начинается пластическая деформация гильзы. Для безопасной эксплуатации рабочая нагрузка не должна превышать 1 500–1 800 Н (150–180 кгс), что обеспечивает требуемый запас надёжности.

Класс прочности А2-70 указывает, что аустенитная нержавеющая сталь после холодного деформирования достигает временного сопротивления разрыву не менее 700 МПа. Это значение подтверждается сертификатом на партию и является обязательным для маркировки. При этом динамическая нагрузка, возникающая от вибрации или ветрового воздействия, снижает допустимый предел: для долговечности соединения циклические усилия следует ограничивать 2 500 Н.

Важно: заклепка 6,4х18 характеристики которой приведены выше, сохраняет расчётные значения только при условии правильного монтажа — перпендикулярности инструмента, соответствия диаметра сверла (6,5 мм) и попадания толщины пакета в диапазон захвата. Отклонение от технологии снижает реальную несущую способность на 20–35%. Если в спецификации указана нагрузка на разрыв, но не уточнён класс прочности, требуется запросить протокол испытаний — без него использование крепежа в ответственных узлах не рекомендуется.

Подбор по толщине пакета: формула и таблица для 6,4х18

Правильный расчет длины заклепки — это не арифметика «на глаз», а инженерная задача с допуском ±0,5 мм. Ошибка в определении толщины пакета ведёт к двум типам брака: при заниженной длине стержень обрывается до формирования замыкающей головки, при завышенной — гильза не деформируется полностью, оставляя зазор. Для размера 6,4×18 мм диапазон захвата жёстко ограничен: минимальная толщина пакета 12,0 мм, максимальная толщина 14,5 мм. Выход за эти границы требует смены типоразмера.

Базовая формула, по которой выполняется расчет длины заклепки: L1 = S + 1,2×D, где S — суммарная толщина пакета, D — номинальный диаметр (6,4 мм). Коэффициент 1,2 учитывает зону деформации гильзы и выступ стержня после обрыва. Подставив значения: для S = 13 мм получаем L1 = 13 + 1,2×6,4 ≈ 20,7 мм — это длина до монтажа, а не каталожный размер. Именно поэтому производители указывают не только длину, но и диапазон захвата в спецификации.

На практике толщина пакета заклепка 6,4х18 измеряется штангенциркулем после сборки деталей, но до сверления. Важно учитывать не только номинальные толщины листов, но и возможные зазоры, неровности кромок, наличие уплотнителей. Если суммарное значение попадает в «серую зону» (11,5–12,0 мм или 14,5–15,0 мм), рекомендуется выбрать соседний типоразмер или провести пробную установку на образце.

Критичное правило: диапазон захвата, указанный в каталоге, действителен только для материалов с твёрдостью до 150 HV. При работе с закалёнными сталями или композитами допустимый разброс сужается на 10–15%. Также следует помнить, что формула L1 = S + 1,2×D предполагает использование стандартного бортика; для потайных головок коэффициент увеличивается до 1,4–1,5. Перед закупкой партии всегда запрашивайте технический лист производителя — в нём содержатся верифицированные значения для конкретного сплава и типа покрытия.

Гальваническая коррозия: когда нержавейка А2/А2 — единственный выбор

Гальваническая коррозия заклепки — скрытая угроза, которая проявляется не сразу, а через 6–18 месяцев эксплуатации. При контакте разнородных металлов в присутствии влаги разница в электрохимический потенциал запускает разрушение анода. Ниже — чек-лист для быстрой оценки рисков и выбора стратегии защиты.

— Оцените разницу потенциалов: если она превышает 0,25 В, требуется изоляция металлов. Алюминий (−0,76 В) в паре с нержавеющая сталь А2 (−0,1 В) создаёт зону ускоренного окисления — в такой комбинации гальваническая коррозия проявляется уже через 6–12 месяцев на открытом воздухе. Ответ на вопрос «будет ли коррозия при соединении алюминия и нержавейки»: да, будет, если нет барьера.

— Используйте совместимость металлов как критерий выбора: нержавейка А2 совместимость материалов показывает с углеродистой сталью, латунью, медью при условии сухого помещения с влажностью до 60%. Для наружных работ с алюминиевыми профилями выбирайте алюминиевые заклёпки или применяйте диэлектрические прокладки толщиной ≥1 мм.

— Применяйте изоляция металлов в точках контакта: полимерные шайбы, лакокрасочное покрытие, герметик на основе силана. Это разрывает электролитическую цепь и снижает скорость разрушения анод/катод пары на 70–90%. Наносите покрытие на обе сопрягаемые поверхности — односторонняя защита теряет эффективность на 40–50%.

— Учитывайте агрессивная среда: вблизи морского побережья (до 5 км), в химических цехах или зонах с противогололёдными реагентами даже пара А2/А2 требует дополнительного контроля. Здесь коррозионная стойкость снижается на 30–40% по сравнению с лабораторными данными из-за хлорид-ионов.

— Где обязательно применять А2/А2: пищевое оборудование, медицинские конструкции, фасады в умеренном климате, узлы с постоянным контактом с водой. В этих сферах гальваническая коррозия заклепки недопустима по нормативам, а нержавеющая сталь А2 обеспечивает срок службы 15–20 лет без видимых изменений поверхности.

— Финальная проверка: если конструкция работает в условиях переменной влажности и температурных циклов от −20 °C до +60 °C, приоритет отдавайте моно-материальным решениям. Это исключает электрохимический конфликт на этапе проектирования и снижает затраты на обслуживание на 25–30% в долгосрочной перспективе.

Монтаж заклёпки 6,4х18: пошаговая инструкция с нюансами

1. Подготовка отверстия и подбор инструмента. Перед началом работ выполняют подготовку отверстия по предварительно нанесённой разметке. Для метрического размера 6,4 мм штатный диаметр сверла составляет 6,5 мм. Зазор в десятые доли миллиметра компенсирует погрешности совмещения листов и предотвращает закусывание гильзы при вводе. Использовать сверло большего сечения запрещено — это снижает площадь контакта и ослабляет соединение. Для работы со сплавами марки А2 требуется заклепочник для нержавейки, оснащённый закалёнными губками из быстрорежущей стали. Обычные алюминиевые насадки быстро деформируются от высокой твёрдости сердечника, что ведёт к проскальзыванию инструмента в момент сжатия.

2. Фиксация крепежа и контроль геометрии. Как правильно поставить вытяжную заклепку, зависит от соблюдения угла входа механизма. Установка заклепочником выполняется только после проверки того, что насадка направлена строго перпендикулярно поверхности листа. Отклонение более 3° приводит к неравномерному обжатию гильзы и образованию радиальной щели. Перед запуском привода проверяют плотное прилегание опорной шайбы к кромке без перекосов. Толщина пакета должна соответствовать диапазону захвата выбранной длины, а детали предварительно стягивают струбцинами для исключения внутренних зазоров.

3. Деформация гильзы и финальный облом. При плавном сжатии рукояток стержень вытягивается, расширяя заднюю часть тела в замыкающую головку. Процесс продолжается до достижения проектного усилия, которое регламентируется техническим паспортом партии. В этот момент происходит контролируемый облом стержня по заводской насечке, а его остаток выпадает из канала. Резкие рывки или использование пневмоинструмента с давлением выше 6 бар запрещены — чрезмерная скорость деформации вызывает микротрещины в гильзе и снижает несущую способность шва на 15–20%.

4. Зачистка выступающих частей и зенковка. После завершения цикла на лицевой стороне остаётся короткий хвостовик. Его необходимо аккуратно удалить бокорезами или напильником, чтобы исключить травмы при последующей сборке и транспортировке. Если конструкция требует плоской поверхности без выступающих элементов, на этапе разметки применяют зенковка кромки под углом 90° или 120°. Глубина снятия фаски рассчитывается так, чтобы головка погрузилась в тело листа на 0,5 мм, не нарушая расчётную несущую способность соединяемого пакета.

5. Визуальный и инструментальный контроль. Готовое соединение проверяют на отсутствие радиальных зазоров и подвижность остаточного элемента. Качественно сформированная головка имеет симметричную форму с радиусом закругления, равным 1,5 диаметра тела заклёпки. Если стержень не отломился, а вытянулся до предела, или гильза не раскрылась полностью, брак удаляют высверливанием с последующей заменой. Повторная обжимка уже деформированного элемента не восстанавливает паспортные характеристики и создаёт аварийную зону в конструкции.

Сравнение: А2/А2 против А2/сталь и алюминий/сталь для задач 6,4х18

При выборе крепежа для размера 6,4×18 мм ключевым становится не только цена, но и долгосрочная надёжность узла. Сравнение материалов заклепок помогает избежать переплаты за избыточные характеристики или, наоборот, преждевременного выхода конструкции из строя. Ниже — сводная таблица для трёх наиболее распространённых исполнений.

Заклепка нерж.сталь/нерж.сталь выигрывает по показателю «цена/качество» в задачах, где важен длительный срок эксплуатации без обслуживания. Комбинированная заклепка с сердечником из углеродистой стали снижает затраты на 30–35%, но материал заклепки в таком исполнении требует контроля влажности: при конденсате стальной стержень становится анодом и корродирует быстрее, ослабляя соединение.

Отвечая на вопрос, чем отличается заклепка А2/А2 от алюминий/сталь: разница в прочности на срез достигает 60%, а в весе — более чем в два раза в пользу алюминия. Если вес конструкции критичен (мобильные установки, авиамоделирование), алюминиевое исполнение оправдано. Для стационарных узлов, подверженных вибрации или ветровой нагрузке, предпочтительнее нержавеющая пара.

Когда брать нерж/нерж: при работе с алюминиевыми профилями на фасадах, в условиях переменной влажности, при контакте с водой или пищевыми средами. Также моно-материальное исполнение А2/А2 обязательно, если проектная документация требует единого электрохимического потенциала всех элементов крепления. В остальных случаях допустимо применение комбинированных решений при условии изоляции стыков герметиком и соблюдения требований к микроклимату помещения.

Часто задаваемые вопросы по заклёпке 6,4х18 из нержавейки

Можно ли демонтировать вытяжную заклепку?

Прямой демонтаж без повреждения соединения невозможен — среди пользователей распространены заклепка 6,4х18 вопросы именно по этой теме. Для удаления используют высверливание сверлом 6,5 мм с последующей заменой крепежа на новый или на винтовое соединение. При аккуратной работе риск повреждения основного материала снижается до 5–10%, что делает метод пригодным для ремонтных операций.

Какой заклепочник нужен для 6,4 мм?

Подходит любой инструмент с диапазоном захвата 4,8–6,4 мм и усилием сжатия от 350 Н. Эти и другие часто задаваемые вопросы по монтажу решаются подбором двухрычажной модели с закалёнными губками — это снижает утомляемость при работе с 50–100 соединениями за смену. Для профессионального использования рекомендуют пневматические заклёпочники с регулировкой хода, обеспечивающие стабильное усилие обжима.

Хранится ли нержавейка на улице?

Кратковременное хранение допустимо, но для сохранения коррозионной стойкости требуется защита от конденсата и пыли. Оптимальные условия: влажность до 70%, температура от −10 °C до +40 °C, упаковка в оригинальной таре — такой режим обеспечивает срок службы крепежа без деградации поверхности. При длительном нахождении под открытым небом рекомендуется дополнительная гидроизоляция упаковки плёнкой толщиной ≥0,1 мм.

Чем заменить заклепку 6,4х18?

Альтернативой служат винты с самоконтрящейся гайкой, резьбовые заклёпки М6 или типоразмер 5,0×15 мм при уменьшенной нагрузке. Выбор зависит от доступности инструмента и требований к разборности узла — демонтаж заклепки на винтовое соединение упрощает обслуживание, но увеличивает вес и стоимость крепежа на 20–30%. При замене важно сохранить расчётную прочность на срез не ниже 4 000 Н для ответственных узлов.

Сколько штук в упаковке?

Стандартная фасовка составляет 100, 250 или 500 единиц в зависимости от производителя и канала поставок. Для точного расчёта потребности закладывают расход 3–5% на брак при монтаже и хранении — это покрывает потери при транспортировке и случайные повреждения инструментом. Оптовые партии от 1 000 штук часто поставляются в усиленной таре с индивидуальной маркировкой по ГОСТ.

Три критерия, чтобы не ошибиться с заклёпкой 6,4х18

Правильный выбор заклепки 6,4х18 сводится к трём проверяемым параметрам. Первый — проверка совместимости материалов соединяемых деталей с крепежом: разница электрохимических потенциалов не должна превышать 0,25 В, иначе гальваническая коррозия сократит срок службы узла на 40–60%. Второй — контроль качества монтажа: диаметр сверла 6,5 мм, перпендикулярность инструмента и усилие обжима 350–450 Н обеспечивают формирование надёжного соединения без деформации гильзы. Третий — наличие документации: сертификат соответствия ГОСТ и протокол испытаний подтверждают, что партия выдерживает нагрузку на срез не менее 4 500 Н. Когда эти три условия соблюдены, решение купить заклепку нерж.сталь становится обоснованным вложением в долговечность конструкции. А если один из критериев вызывает сомнения — стоит ли рисковать надёжностью ради экономии 20–30% на крепеже?
