Вытяжная заклепка 6×10 из нержавеющей стали А2/А2 со стандартным бортиком

Когда агрессивная среда разрушает обычный крепёж, а доступ возможен только с одной стороны, вытяжная заклепка 6×10 из нержавеющей стали становится единственным решением для создания неразъёмное соединение. Коррозионная стойкость материала А2 и правильный подбор диапазона захвата 4-6 мм обеспечивают надёжность узла на 15-20 лет без ревизии.

Когда 6×10 из нержавейки — единственно верный выбор

Когда листы нержавеющей стали толщиной 3-5 мм нужно соединить в условиях, где вода, соль или химические реагенты разрушают обычный крепёж, только вытяжная заклепка из нержавеющей стали обеспечивает долговечность узла. Заклепка вытяжная нерж.сталь/нерж.сталь 6х10 со стандартным бортиком создаёт неразъёмное соединение, доступ к которому возможен лишь с одной стороны — это критично для замкнутых профилей, резервуаров и конструкций, где обратная сторона недоступна.

Коррозионная стойкость материала А2 (X5CrNi18-10) гарантирует, что точка крепления не станет слабым звеном даже при эксплуатации в морской атмосфере или пищевом производстве. При этом диаметр 6 мм даёт баланс между прочностью на срез (~4,2 кН) и минимальным весом конструкции.

Такой размер оптимален для пакетов толщиной до 6 мм: гильза длиной 10 мм формирует надёжную замыкающую головку без избыточного выступа стержня. В отличие от алюминиевых аналогов, нержавеющая сталь выдерживает циклические нагрузки и не требует дополнительной защиты — это сокращает затраты на обслуживание в течение 10-15 лет эксплуатации. Ошибка в подборе длины гильзы ведёт к недоформированию головки или заклиниванию стержня, поэтому расчёт диапазона захвата — первый шаг перед монтажом.

Конструкция и маркировка: что скрывается за «6х10 А2/А2»

1. Обозначение А2/А2 отвечает на вопрос, что значит А2/А2 в заклепках: материал исполнения обеих деталей идентичен. Нержавеющая сталь А2 применяется для наружной гильзы и внутреннего сердечника. Химическая однородность исключает образование электрохимической пары, которая разрушает комбинированный крепёж во влажной среде.

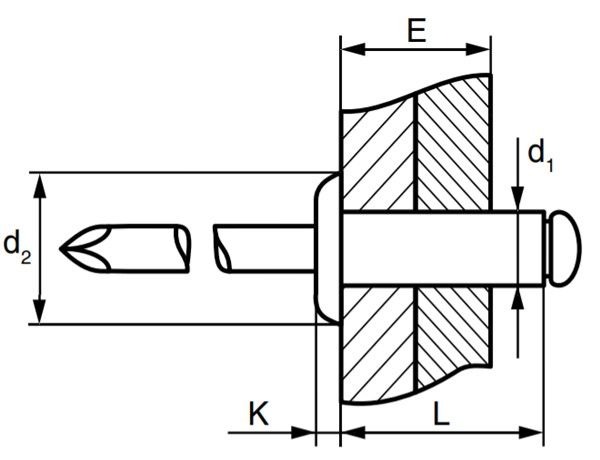

2. Номенклатура заклепка 6х10 задаёт строгую геометрию. Первая цифра фиксирует диаметр корпуса на уровне 6,0 мм, что требует подготовки отверстия 6,2–6,4 мм. Вторая цифра определяет длину гильзы от опорной плоскости до торца. Отклонение более 0,2 мм по любому параметру приводит к заклиниванию инструмента или недоформированию замыкающей головки.

3. Корпус и стержень из нержавейки работают в едином силовом контуре. Понимание, из чего сделана вытяжная заклепка, помогает выбрать инструмент: закалённый отрывной сердечник передаёт усилие протяжки до достижения предела текучести оболочки. При достижении нагрузки 15–18 кН стержень обламывается по заводской канавке, оставляя внутри расклепанный фрагмент для блокировки самооткручивания.

4. Стандартный бортик распределяет прижимное давление без дополнительных шайб. Высота фланца составляет 1,1–1,3 мм, внешний диаметр достигает 11 мм. Конструкция соответствует DIN 7337 и ISO 15983, что упрощает входное качество на производстве и гарантирует совместимость с автоматическими подающими модулями.

Технические параметры 6×10: таблица для быстрого подбора

Заклепка вытяжная 6х10 характеристики которой приведены ниже, соответствует стандарту ISO 15983 и DIN 7337. Таблица позволяет быстро сверить параметры перед закупкой или монтажом.

При подборе крепежа диаметр отверстия должен превышать номинал корпуса на 0,2-0,4 мм — это компенсирует допуски сверла и предотвращает заклинивание при установке. Толщина пакета в пределах 4-6 мм обеспечивает корректное формирование замыкающей головки: при меньшей толщине гильза не расклепается, при большей — стержень оборвётся преждевременно. Нагрузка на срез и усилие вырыва определяют несущую способность узла: для А2/А2 эти значения достаточны для вибрационных нагрузок в транспортном машиностроении. Высота бортика 1,1-1,3 мм распределяет прижим без дополнительной шайбы, что ускоряет монтаж на 15-20%.

Расчёт под ваш пакет: как проверить, что 6×10 подойдёт под 4-6 мм

— Измерьте суммарную толщину пакета штангенциркулем с точностью 0,1 мм: формула длины заклепки требует, чтобы рабочая часть гильзы перекрывала минимальная толщина и не превышала максимальная толщина диапазона захвата. Для заклепка 6х10 толщина пакета должна укладываться в 4,0-6,0 мм — выход за эти границы ведёт к браку.

— Проверьте выступание стержня после установки в отверстие: если хвостовик не выходит за пределы гильзы на 2-3 мм, формирование головки будет неполным. Это частая ошибка при ответе на вопрос, как рассчитать длину заклепки — достаточно добавить к толщине пакета 1,5-2,0 мм на деформацию.

— Оцените материал соединяемых деталей: если суммарная толщина пакета ближе к нижней границе (4,0-4,5 мм), убедитесь, что инструмент создаёт достаточное усилие протяжки. При недостаточной деформации гильза не раскроется, и соединение потеряет несущую способность.

— Что будет если заклепка короткая: гильза не сформирует замыкающую головку, стержень оборвётся преждевременно, а узел не выдержит нагрузку на срез свыше 1,5 кН. Формула расчёта всегда включает запас 0,5-1,0 мм на технологические допуски сверла и сжатие пакета при затяжке.

— Финальная проверка: после установки контрольного образца измерьте высоту сформированной головки — она должна составлять 1,8-2,2 мм. Если значение ниже, диапазон захвата выбран неверно, и партию необходимо пересчитать по фактической толщина пакета.

Монтаж без ошибок: инструмент, отверстие, контроль

1. Подготовка отверстия и снятие напряжений.
   На вопрос, каким сверлом сверлить под заклепку 6 мм, ответ однозначен: используйте быстрорежущую оснастку, где диаметр сверла соответствует значению 6,2–6,4 мм. Диаметр сверла 6.2 мм обеспечивает технологический зазор, исключающий трение гильзы о стенки. После прохода обязательна зенковка фаски под углом 90° на глубину 0,5 мм, чтобы фланец прижался без перекоса. Удаление заусенцев с обеих сторон предотвращает заклинивание и гарантирует плотный контакт деталей.

2. Выбор и настройка оснастки.
   Перед тем как установить вытяжную заклепку, проверьте совместимость насадок: заклепочный инструмент должен иметь сменную губку под номинал 6,0 мм. Заклепочник для 6 мм обеспечивает корректный ход штока, достаточный для полного раскрытия гильзы. Вставьте крепёж в отверстие до упора бортика. Зазор между листами не должен превышать 0,2 мм, иначе усилие протяжки будет потрачено на сжатие пакета, а не на деформацию материала.

3. Силовой этап и контроль деформации.
   Плавно сжимайте рукоятки до достижения номинального усилия протяжки, которое для сплава А2 составляет 15–17 кН. Ровный ход исключает рывки, приводящие к неравномерному расклёпыванию. В момент, когда происходит обрыв стержня по контрольной канавке, механизм фиксирует упор. Именно здесь важно понять, почему заклепка не держит: недостаточная деформация оставляет внутренний зазор, снижая сопротивление срезу на 30–40%, а избыточное сжатие провоцирует микротрещины.

4. Приёмка соединения.
   После завершения операции осмотрите зону крепления. Высота сформированной головки должна составлять 1,8–2,2 мм, а диаметр купола — не менее 10 мм. Отклонение оси от перпендикуляра допускается в пределах ±3°. Установка заклепки считается успешной, если при визуальном контроле отсутствуют трещины на фланце и щели между соединяемыми листами, а остаточный стержень извлечён полностью.

Коррозия и совместимость: когда А2/А2 — обязательна, а когда — риск

Правило электрохимического ряда

Нержавеющая заклепка А2 работает стабильно только при соблюдении электрохимической совместимости. Разница потенциалов между материалами более 0,25 В запускает гальваническая коррозия: менее благородный металл (алюминий, углеродистая сталь) становится анодом и разрушается со скоростью до 0,1-0,3 мм/год во влажной среде. Это объясняет, почему ржавеет заклепка в нержавейке — на самом деле корродирует не сам крепёж, а окружающий материал при неправильном подборе пары. Совместимость материалов проверяют по таблице стандартных электродных потенциалов: алюминий (−1,66 В) и нержавеющая сталь А2 (−0,5 В) образуют опасную электрохимическая пара с током утечки до 50 мкА/см².

Когда нужна изоляция прокладкой

Совместимость материалов достигается не только выбором марки, но и физической развязкой. При ответе на вопрос, можно ли ставить нержавейку в алюминий, правило гласит: допускается только с изоляция контакта через полимерную втулку или шайбу из ПВХ толщиной 1-2 мм. В пищевое производство это требование обязательно по СанПиН 2.3/2.4.3590-20, так как продукты коррозии попадают в технологическую зону. Морская среда с солесодержанием выше 3,5% ускоряет электрохимическая пара в 3-5 раз, поэтому изоляция становится критичной даже для краткосрочных конструкций. Прокладка из фторопласта снижает ток коррозии до 5-10 мкА/см², продлевая ресурс узла.

Среда диктует марку: А2 или А4

Агрессивная среда определяет выбор между А2 и А4: для атмосферной эксплуатации и пресной воды нержавеющая сталь марки А2 достаточна, но при контакте с хлоридами, кислотами или в прибрежной зоне требуется А4 (X5CrNiMo17-12-2) с молибденом 2-2,5%. Гальваническая коррозия между А2 и А4 минимальна благодаря близким потенциалам, но смешивать их в одном узле не рекомендуется — разница в стойкости к питтингу достигает 40% при температуре выше 50°C. Правильная совместимость материалов продлевает срок службы узла до 15-20 лет без ревизии, тогда как ошибка в подборе марки сокращает ресурс до 2-3 лет в условиях повышенной влажности.

Сравнение с альтернативами: когда 6×10 проигрывает и выигрывает

При подборе крепежа важно оценить заклепка 6х10 аналоги по ключевым критериям: вибростойкость, время монтажа и условия эксплуатации. Таблица ниже помогает быстро сравнить варианты.

На вопрос, что лучше заклепка или саморез, ответ зависит от нагрузки: при вибрации свыше 5 Гц саморез теряет затяжку за 2-3 месяца, тогда как вытяжной крепеж из А2 сохраняет узел 10+ лет. Если рассматривать, можно ли заменить заклепку винтом, учтите: винт требует доступа с двух сторон и контргаек для вибростойкость, что увеличивает время установки в 2-3 раза. Стоимость соединения у винта ниже, но стоимость обслуживания — выше из-за необходимости периодической подтяжки. Сварка обеспечивает максимальную прочность, но не подходит для тонкостенных конструкций из-за риска прожога при толщине листа менее 1,5 мм. Заклёпка алюминиевая выигрывает по цене, но проигрывает в коррозионной стойкости: в морской атмосфере ресурс снижается с 15 лет (А2) до 2-3 лет (алюминий). Выбор сводится к балансу между время монтажа, долговечностью и условиями демонтаж: для неразъёмное соединение в сложных условиях заклепка 6×10 остаётся оптимальной.

Часто задаваемые вопросы по заклепке 6×10 из нержавейки

Какое сверло брать под заклепку 6 мм?

Диаметр сверла должен составлять 6,2–6,4 мм для номинала корпуса 6,0 мм. Этот зазор компенсирует допуски инструмента и предотвращает заклинивание гильзы при монтаже, что критично для качества соединения.

Почему стержень не обламывается?

Обрыв происходит по заводской канавке при достижении усилия протяжки 15–17 кН. Если стержень не ломается, проверьте износ губок заклепочник или недостаточное сжатие рукояток — это частая причина брака.

Можно ли ставить заклепку А2 в углеродистую сталь?

Допускается только с изоляцией контакта через полимерную шайбу толщиной 1–2 мм. Без прокладки возникает гальваническая коррозия, ускоряющая разрушение углеродистой стали в 3–5 раз во влажной среде.

Нужна ли смазка при монтаже А2/А2?

Смазка не требуется — нержавеющая сталь имеет достаточную пластичность для холодной деформации. Избыточное трение компенсируется правильным подбором: заклепочный инструмент должен создавать усилие без рывков, а диаметр сверла превышать номинал на 0,2–0,4 мм.

Чем отличается 6×10 от 6,4×10?

Цифры обозначают диаметр корпуса и длину гильзы: 6×10 имеет номинал 6,0 мм, а 6,4×10 — 6,4 мм с увеличением диапазона захвата до 7 мм. Несовместимость размеров приводит к браку: толщина пакета не будет соответствовать расчётной, а герметичность узла нарушится.

Подойдёт ли 6×10 для пластика?

Допускается при толщине материала от 4 мм и обязательном использовании широкой шайбы для распределения давления. Хрупкие полимеры требуют предварительного тестирования: усилие при формировании головки может вызвать трещины при температуре ниже 10°C, поэтому заклепка вытяжная 6х10 вопросы по совместимости решает только после пробной установки.

Чек-лист перед заказом 6×10 А2/А2

— Проверьте соответствие стандарту: маркировка должна указывать DIN 7337 или ISO 15983 — это гарантия геометрии и механических свойств партии.
— Убедитесь, что диапазон захвата 4-6 мм перекрывает фактическую толщину пакета с запасом 0,5 мм на допуски сверла и сжатие материалов.
— Запросите сертификат на партию: нержавеющая сталь А2 требует подтверждения химического состава (X5CrNi18-10) для устойчивости к коррозии в агрессивных средах.
— Осмотрите упаковку: стандартный бортик чувствителен к механическим повреждениям при транспортировке, поэтому картонная коробка с индивидуальными ячейками снижает процент брака до <1%.
— Перед тем как заклепка вытяжная 6х10 купить, проведите проверку параметров на контрольном образце — измерьте диаметр отверстия 6,2-6,4 мм и высоту сформированной головки 1,8-2,2 мм для подтверждения качества монтажа.
