Вытяжная заклепка 6х16 нержавеющая сталь — выбор и монтаж

Когда монтаж возможен только с одной стороны, а коррозия крепежа недопустима, вытяжная заклепка 6х16 нержавеющая сталь закрывает задачу надёжного неразъёмного соединения. При соблюдении допуска отверстия 6,1 мм и толщины пакета 9,5–11,5 мм узел выдерживает нагрузку на срез 4,8 кН и сохраняет герметичность 15–20 лет даже в морской среде.

Зачем нужна вытяжная заклепка 6х16 из нержавейки

Монтажник работает на высоте, удерживая панель вентфасада одной рукой: сверлить сквозное отверстие и клепать с двух сторон физически невозможно. Именно в таких узлах вытяжная заклепка становится единственным рациональным решением — она формирует неразъемное соединение при доступе с одной стороны. Модель заклепка вытяжная нерж.сталь/нерж.сталь 6х16 закрывает задачи, где критична долговечность: аустенитная сталь марки А2 обеспечивает коррозионную стойкость даже в условиях повышенной влажности и агрессивных сред. При этом стандартный бортик равномерно распределяет усилие прижима, а толщина пакета до 9,5–11,5 мм позволяет фиксировать комбинации материалов без деформации. Вытяжная заклепка 6х16 нержавеющая сталь востребована в фасадных работах, производстве климатического оборудования и пищевых линиях — там, где ржавчина на крепеже недопустима по санитарным и эстетическим нормам. Выбор этого типоразмера оправдан, когда требуется баланс между несущей способностью и компактностью: диаметр 6 мм выдерживает нагрузку на срез до 4,8 кН, а длина 16 мм покрывает большинство типовых стыков в металлоконструкциях.

Конструкция и маркировка: что скрывается за обозначением 6х16 А2/А2

1. Механизм действия гильзы и сердечника. Корпус изделия, называемый гильза, вставляется в подготовленное отверстие. Внутрь помещается отрывной стержень, который проходит через насадки инструмента и создает осевое тянущее усилие. При сжатии рукояток сердечник утягивает металл, формируя замыкающую головку. При достижении 5–6 кН усилия происходит излом калиброванной шейки, после чего лишний хвост отпадает. Конструкция гарантирует, что заклепка вытяжная нерж.сталь/нерж.сталь со стандартным бортиком останется в узле без остаточных напряжений.

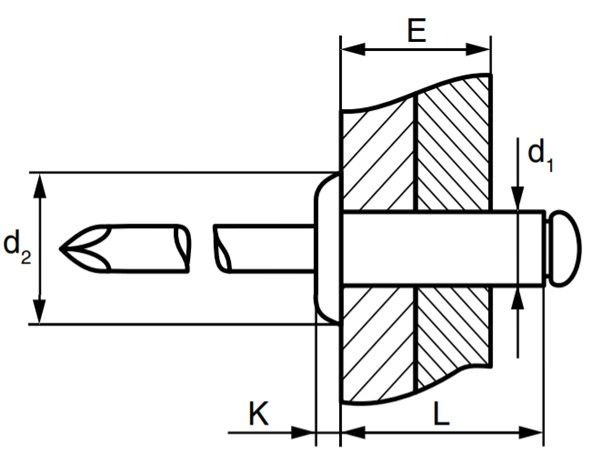

2. Геометрия и посадочные размеры. Цифровой код задает физические параметры: диаметр гильзы 6 мм длина 16 мм определяют допустимую толщину собираемого пакета. Стандартный бортик имеет внешний диаметр около 10–11 мм и высоту 1 мм, что обеспечивает равномерный прижим фланца без прорезания тонкого металла. Для корректной посадки требуется сверло 6,1 мм, иначе избыточный зазор снизит усилие на срез на 15–20%.

3. Декодирование химического состава. Аббревиатура указывает на материал обеих деталей. Маркировка А2 означает соответствие европейскому стандарту EN ISO 3506 и сплаву AISI 304. Это аустенитная нержавеющая сталь А2 с содержанием хрома 18% и никеля 8–10%. Чем отличается А2 от А4 нержавеющей стали? Добавление 2–3% молибдена в А4 повышает защиту от хлоридов, но для атмосферных условий переплачивать нецелесообразно. Что означает маркировка А2/А2? Обе детали выполнены из одного сплава, что исключает гальваническую пару и продлевает срок службы узла до 20 лет. Длина заклепки при этом подбирается строго под пакет материалов.

4. Правила проектирования узла. При формировании соединения диаметр гильзы должен составлять не более 1/4 от толщины самого тонкого листа. Для безопасного расклёпывания требуется свободное пространство минимум 3 мм за обратной стороной конструкции. Игнорирование этого требования приводит к неполному формированию головки или деформации фасада, что требует демонтажа и замены всего крепежа.

Технические характеристики: размеры, нагрузки, допуски по ГОСТ и ISO

Для точного подбора крепежа инженеры опираются на вытяжная заклепка 6х16 характеристики из стандартов DIN 7337 и ISO 15983. Эти документы регламентируют допуск на геометрию, механические свойства и методы испытаний. Соответствие международным нормам гарантирует повторяемость результатов при серийном монтаже и упрощает приёмку узлов техническим надзором.

Какой диаметр сверла под заклепку 6 мм? Практика монтажа показывает: отверстие 6,1 мм обеспечивает баланс между свободной посадкой и минимальным зазором, который не снижает усилие на срез более чем на 10%. Использование сверла 6,0 мм создаёт риск заклинивания гильзы, а 6,3 мм — избыточный люфт, снижающий несущую способность узла. Какая толщина материала для заклепки 6х16? Суммарная толщина пакета материалов должна укладываться в диапазон 9,5–11,5 мм — при меньших значениях гильза не сформирует замыкающую головку, при больших возможен преждевременный обрыв стержня из-за превышения хода инструмента. Стандарт DIN 7337 требует, чтобы нагрузка на вырыв заклепки подтверждалась протоколом испытаний, а диаметр отверстия контролировался калибром перед началом работ. При проектировании также учитывают температурное расширение: для нержавеющей стали коэффициент составляет 17·10⁻⁶ 1/°С, что важно для фасадных конструкций с перепадами от −40 до +60 °С.

Подбор заклепки под задачу: чек-лист из 7 пунктов

— Измерьте суммарную толщину пакета материалов штангенциркулем: для заклепки 6х16 рабочий диапазон составляет 9,5–11,5 мм. Если пакет тоньше 9 мм, гильза не сформирует замыкающую головку; если толще 12 мм — стержень оборвётся преждевременно. Это базовое правило, как подобрать вытяжную заклепку без риска переделки узла.

— Определите материал основания: для алюминия, оцинковки и нержавейки подходит нержавеющая сталь А2, но при контакте с медью или латунью требуется изолирующая прокладка, чтобы исключить гальваническую коррозию.

— Оцените условия эксплуатации: можно ли использовать нерж. заклепки на улице? Да, аустенитная сталь А2 выдерживает атмосферную влагу и перепады температур от −40 до +80 °С, но в морской среде или при контакте с реагентами лучше выбрать А4 с молибденом.

— Учтите вибрационную нагрузку: как учесть вибрацию при подборе крепежа? Для узлов с постоянной динамикой (транспорт, оборудование) заклепка 6х16 применение находит в комбинации с виброразгружающими шайбами или герметиком, который фиксирует гильзу в отверстии и снижает риск самоотвинчивания.

— Проверьте доступ к узлу: если пространство ограничено, убедитесь, что заклёпочник с насадкой 6 мм поместится в монтажную зону — минимальный вылет губок составляет 25–30 мм.

— Подберите диаметр отверстия: для гильзы 6 мм требуется сверло 6,1 мм с допуском ±0,05 мм. Зазор более 0,2 мм снижает усилие на срез на 15–20%, что критично для несущих конструкций.

— Сверьтесь с документацией поставщика: партия должна иметь сертификат соответствия ISO 3506 или ГОСТ Р, где указаны механические испытания на вырыв и срез. Отсутствие протокола — повод отказаться от закупки, даже если цена ниже рыночной на 20–30%.

Монтаж без ошибок: пошаговая инструкция установки вытяжной заклепки

1. Подготовка отверстия и зенковка. После разметки выполните подготовка отверстия сверлом с твердосплавной напайкой: диаметр сверла 6,1 мм обеспечивает оптимальный зазор 0,1–0,2 мм для гильзы. Если лицевая поверхность должна быть заподлицо, сделайте зенковку под углом 90° на глубину 1,0–1,2 мм. Игнорирование этого этапа приводит к перекосу бортика и снижению усилия прижима на 20–25%.

2. Проверка толщины пакета и установка заклепки. Перед тем как установить заклепку 6 мм, убедитесь, что суммарная толщина материалов укладывается в диапазон 9,5–11,5 мм. Вставьте гильзу в отверстие до упора бортика в поверхность — перекос более 3° недопустим, иначе отрыв стержня произойдёт неравномерно, и головка деформируется.

3. Работа инструментом: заклепочник для нержавейки. Для монтажа изделий из А2 требуется инструмент с закалёнными губками и передаточным числом не менее 1:12. Установка вытяжной заклепки начинается с плотного прижима насадок к бортику: зазор между инструментом и поверхностью не должен превышать 0,5 мм, иначе усилие распределится неравномерно и стержень оборвётся преждевременно.

4. Формирование соединения и отрыв стержня. Плавно сжимайте рукоятки до характерного щелчка — это сигнал, что калиброванная шейка достигла предела прочности и произошёл отрыв стержня. Почему срывается стержень при монтаже? Основные причины: отверстие больше 6,2 мм, толщина пакета превышает 12 мм, или губки инструмента изношены более чем на 0,3 мм. Как установить вытяжную заклепку без доступа с двух сторон? Конструкция гильзы и сердечника позволяет сформировать замыкающую головку исключительно с лицевой стороны — обратная сторона остаётся свободной для размещения изоляции или коммуникаций.

5. Контроль качества готового узла. После монтажа проверьте: бортик прилегает без зазоров, головка симметрична, стержень оторван заподлицо или с выступом не более 0,5 мм. Если гильза проворачивается в отверстии или головка имеет трещины — соединение бракуется и подлежит замене. Регулярный контроль качества снижает риск ослабления узла под вибрационной нагрузкой в течение первых 6–12 месяцев эксплуатации.

Сравнение материалов: когда выбирать А2, а когда — алюминий или сталь

При выборе крепежа для ответственных узлов инженеры сравнивают три основных варианта: заклепка нержавеющая сталь А2, алюминиевая заклепка и стальная вытяжная заклепка. Ключевые факторы — коррозия, вес, стоимость и электрохимическая совместимость материалов. Неправильный подбор создаёт гальваническая пара, которая ускоряет разрушение узла в 2–3 раза.

Чем отличается заклепка А2 от алюминиевой? Прежде всего механической прочностью и стойкостью к влаге: нержавеющая сталь А2 выдерживает нагрузку на срез 4,8 кН против 2,4 кН у алюминия, а алюминиевый корпус легче, но требует защиты от контакта с другими металлами. Можно ли комбинировать нержавейку с алюминием? Да, но только с применением изолирующих шайб или герметика, чтобы исключить гальваническая коррозия — разность потенциалов между материалами составляет 0,3–0,5 В, что при наличии электролита запускает электрохимическую реакцию. При проектировании также учитывают, что стоимость крепежа из А2 окупается за счёт срока службы: замена алюминиевых элементов требуется в 2–3 раза чаще в условиях уличной эксплуатации.

Где применяется заклепка 6х16 из нержавейки: от вентфасадов до пищевого оборудования

Фасадные системы и металлоконструкции

Заклепка вытяжная применение находит в монтаже систем, где вентилируемый фасад требует надёжного крепления панелей к подконструкции. Нержавейка А2 фасад выдерживает перепады температур от −40 до +60 °С без потери несущей способности, а усилие на срез 4,8 кН обеспечивает устойчивость к ветровой нагрузке до 1,2 кПа. Где можно использовать заклепки из нержавейки? В любых металлоконструкции, где доступ возможен только с одной стороны: опоры ЛЭП, каркасы остановок, элементы ограждений.

Пищевая и медицинская промышленность

Крепеж для пищевого оборудования должен соответствовать ГОСТ Р и выдерживать ежедневную мойку растворами с pH 9–12. Аустенитная сталь А2 инертна к пищевым кислотам, а полированная поверхность гильзы исключает накопление биоплёнки. Подходят ли они для уличного монтажа? Да, морская среда и влажность до 95% не вызывают коррозии при условии, что толщина пакета материалов укладывается в диапазон 9,5–11,5 мм и отверстие выполнено с допуском ±0,05 мм.

Транспорт и спецтехника

В климатическое оборудование и кузова спецтехники заклепки 6х16 устанавливают для фиксации теплоизолирующих панелей, где вибрация достигает 20–30 Гц. Нержавеющий сердечник не ломается при циклических нагрузках, а стандартный бортик распределяет усилие без деформации листов толщиной 1,5–2,5 мм. Для узлов, эксплуатируемых в морской среде, рекомендуют наносить силиконовый герметик на стык гильзы и отверстия — это снижает риск электрохимической реакции и продлевает срок службы соединения до 20 лет. При монтаже на подвижных узлах также используют виброразгружающие шайбы, которые компенсируют микросмещения и предотвращают ослабление узла в течение первых 6–12 месяцев работы.

Часто задаваемые вопросы по вытяжным заклепкам 6х16

При работе с крепежом возникают заклепка вытяжная вопросы, которые влияют на надёжность узла и срок его службы.

Какой запас длины заклепки нужен?

Запас длины составляет 1,5–2,5 мм сверх суммарной толщины пакета материалов. При расчёте толщина пакета 6х16 должна укладываться в диапазон 9,5–11,5 мм, иначе гильза не сформирует замыкающую головку и соединение потеряет до 30% несущей способности.

Как хранить заклепки из нержавейки?

Условия хранения требуют сухого помещения с влажностью не более 70% и температурой от +5 до +30 °С. Упаковку вскрывают непосредственно перед монтажом, чтобы исключить попадание абразивной пыли на рабочую поверхность гильзы, которая может снизить усилие прижима.

Что делать, если стержень не отрывается?

Прекратите усилие и проверьте подбор сверла: диаметр сверла 6 мм заклепка требует насадки 6,1 мм и исправных губок заклёпочника. Чаще всего проблема в износе кулачков более 0,3 мм или недостаточном ходе рукояток — в этом случае замените расходные детали.

Можно ли повторно использовать заклепку?

Нет, вытяжная заклепка — одноразовый крепёж, так как после отрыва стержня гильза деформируется необратимо. Повторная установка невозможна без потери несущей способности узла, поэтому бракованные элементы подлежат утилизация в соответствии с требованиями предприятия.

Как проверить качество установки?

Визуально оцените прилегание бортика: зазор не должен превышать 0,2 мм, а головка должна быть симметричной без трещин. Дополнительно простучите соединение — глухой звук указывает на плотную посадку, звонкий сигнализирует о люфте, требующем немедленной замены крепежа.

Чем смазывать заклепочник для нержавейки?

Используйте силиконовую или тефлоновую смазку для подвижных частей инструмента, избегая контактов с рабочей зоной гильзы для обеспечения электрохимической совместимость. Регулярное обслуживание каждые 500–700 циклов продлевает ресурс заклёпочника и обеспечивает стабильное усилие формовки в пределах 5–6 кН.

Как избежать ошибок при работе с вытяжными заклепками из нержавейки

Работа с материалом, где важна надёжность, требует внимательного подхода к каждому этапу — от закупки до финальной проверки. Вытяжная заклепка нерж.сталь прослужит десятилетия, если подбор крепежа выполнен с учётом толщины пакета, условий эксплуатации и механических нагрузок. Типичные ошибки монтажа заклепок — отверстие больше 6,2 мм, отсутствие зенковки, износ губок заклёпочника более 0,3 мм — снижают несущую способность узла на 20–30%. Контроль качества готового соединения включает визуальный осмотр бортика, проверку зазора не более 0,2 мм и тест на проворачивание под нагрузкой. Документация от поставщика должна содержать сертификат материала с результатами испытаний на вырыв и срез — отсутствие протокола для партии из 1000+ штук становится поводом для выборочной проверки в независимой лаборатории с оплатой за счёт поставщика. Сертификация по ISO 3506 или ГОСТ Р подтверждает, что каждая вытяжная заклепка прошла контроль на соответствие механическим свойствам и химическому составу. Какой критерий важнее при приёмке: цена ниже рынка на 15% или наличие полного пакета документов, исключающего простой объекта на 3–5 рабочих дней из-за брака крепежа?
