Вытяжная заклепка 6х20 А2 для ответственных соединений

Когда листовой металл требует соединения внахлест без доступа к обратной стороне, а коррозионная стойкость и вибрационные нагрузки — часть условий эксплуатации, неверный выбор крепежа ведёт к внеплановому ремонту через 12–18 месяцев. Гайд закрывает тему «заклепка вытяжная нерж.сталь/нерж.сталь 6х20»: от расшифровки маркировки А2 и допусков 6,1–6,2 мм до формул расчёта и чек-листа монтажа для надёжного узла.

Почему 6х20 из нержавейки — частый выбор для ответственных соединений

Когда 11–13 мм листового металла нужно соединить без доступа к обратной стороне, монтажник ищет решение, которое не подведёт под нагрузкой и не заржавеет через сезон. Именно в таких сценариях заклепка вытяжная нерж.сталь/нерж.сталь 6х20 становится рабочим стандартом: она формирует неразъемное соединение, устойчивое к вибрации и атмосферным воздействиям. Вытяжная заклепка 6х20 А2 из аустенитной стали обеспечивает коррозионную стойкость даже в условиях повышенной влажности — например, при сборке вентиляционных коробов, крепеже фасадных кассет или монтаже нержавеющих резервуаров. Стандартный бортик равномерно распределяет усилие прижима по площади контакта, а соединение внахлест сохраняет герметичность узла даже при температурных деформациях. Нержавеющая сталь А2 выдерживает эксплуатацию в диапазоне от −60 до +300 °C, что подтверждается испытаниями по ГОСТ 7337 и рекомендациями производителей крепежа. Для проектов, где простой из-за коррозии или повторный монтаж обходятся в 3–5 раз дороже первоначальной экономии на крепеже, выбор в пользу нержавеющего исполнения — не переплата, а страховка от внеплановых расходов. При этом диаметр 6 мм и длина гильзы 20 мм покрывают большинство задач по соединению тонкостенных конструкций, делая этот размер одним из самых востребованных в складских запасах сервисных бригад.

Конструкция и расшифровка маркировки: что скрывается за «6х20 нерж/нерж»

1. Расшифровка размерного индекса. Цифры в обозначении дают прямой ответ на вопрос, что значит маркировка 6х20: заклепка вытяжная 6х20 имеет диаметр корпуса 6 мм и длину гильзы 20 мм до начала пластической деформации. Диаметр гильзы 6 мм требует подготовки посадочного отверстия 6,1–6,2 мм, что гарантирует свободное прохождение без заклинивания. Длина гильзы 20 мм определяет рабочий диапазон захвата пакета материалов. При монтаже свободная часть вытягивается внутрь, формируя замыкающую головку, поэтому реальная толщина соединяемых деталей не должна превышать 12–13 мм. Отклонения от этих значений ведут к недоформировке или срезу узла.

2. Состав материала и индекс А2. Обозначение нерж.сталь А2 расшифровывается как аустенитный хром-никелевый сплав AISI 304. Разбирая, чем отличается заклепка А2 от А4, важно отметить разницу в легировании: А4 содержит молибден, повышающий стойкость к хлоридам и кислотам, тогда как А2 оптимален для атмосферных условий и общепромышленных сред. Выбор сплава диктуется средой: для вентиляции или сухих цехов достаточно А2, для приморских объектов требуется А4. Неправильный подбор ведет к питтинговой коррозии уже через 18–24 месяца эксплуатации.

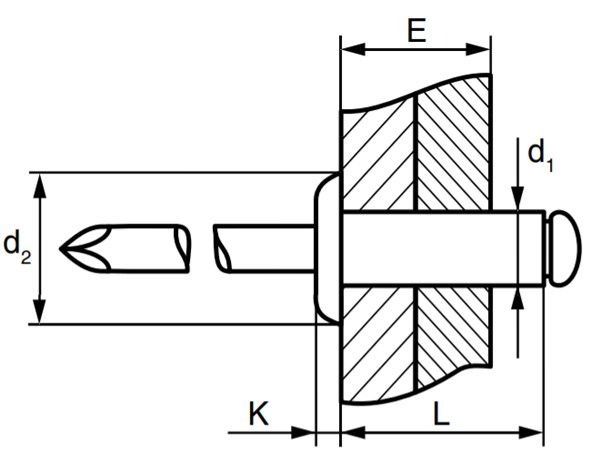

3. Устройство и нормативная база. Конструкция состоит из двух соосных элементов: полая гильза со стандартным бортиком на торце и отрывной стержень с утолщением на другом конце. При сжатии заклепочника стержень вытягивается, деформируя свободный конец в замыкающий шарик, а затем обламывается по заводской насечке. Отрывной стержень остается внутри канала, обеспечивая дополнительную жесткость и предотвращая раскручивание. Изготовление регламентирует ГОСТ 7337, а также международные аналоги DIN 7337 и ISO 15977, унифицирующие допуски, геометрию бортика и механические свойства. Соответствие стандартам гарантирует прохождение входного контроля без доработок.

Размеры и допуски: полная таблица параметров для 6х20

Точные заклепка 6х20 размеры и допуски на отверстие определяют надёжность узла: отклонение свыше 0,2 мм ведёт к люфту или заклиниванию при монтаже. Для исполнений со стандартным бортиком по ГОСТ 7337 критичны три параметра — диаметр гильзы, длина рабочей части и допустимая толщина пакета материалов. Производители указывают номинальные значения, но реальный монтаж требует учёта допусков на отверстие и технологического зазора. Ниже приведены справочные значения, актуальные для нержавеющих заклепок А2/А4 в 2024–2025 гг.

При подборе крепежа важно учитывать: диаметр отверстия 6,1 мм обеспечивает свободную посадку без перекоса инструмента, а толщина пакета 11-13 мм соответствует рабочему диапазону захвата для гильзы длиной 20 мм. Если суммарная толщина соединяемых деталей выходит за эти пределы, потребуется пересчёт длины или выбор иного типоразмера — недоформировка замыкающей головки снижает прочность на срез до 40–50%. Монтажный зазор в 0,1–0,2 мм предотвращает деформацию при температурных колебаниях, а высота головки и толщина бортика влияют на эстетику и герметичность соединения внахлест. Для ответственных узлов рекомендуется проводить контрольную установку на образце перед серийным монтажом.

Материалы и коррозионная стойкость: А2, А4 и гальваническая совместимость

Марки стали А2 и А4: состав и свойства

Разбираясь, чем отличается А2 от А4, инженеры опираются на химический состав и поведение сплава под механической нагрузкой. Нержавеющая сталь А2 относится к классу аустенитная сталь с содержанием хрома 17–19% и никеля 8–10%. Этот хром-никелевый сплав формирует самовосстанавливающуюся оксидную пленку, которая блокирует окисление в сухих и умеренно влажных условиях. Коррозионная стойкость крепежа из А2 подтверждена испытаниями в нейтральном солевом тумане: первые следы питтинга появляются не ранее 300–400 часов выдержки, что полностью покрывает требования внутренней отделки и общепромышленных конструкций.

Заклепка А4 содержит дополнительно 2–3% молибдена, что принципиально меняет поведение материала в химически активной среде. Молибден смещает потенциал пассивации в отрицательную область, препятствуя разрушению защитного слоя под воздействием хлоридов и слабых кислот. Для объектов в прибрежной зоне или на химических производствах использование А4 обязательно, иначе срок службы узла сокращается до 12–18 месяцев. Разница в закупочной стоимости между марками составляет около 15–20%, но она окупается за счет отсутствия внеплановых ремонтов и простоя линий.

Гальваническая совместимость: правило «равный или благороднее»

Гальваническая совместимость определяет, возникнет ли электрохимический потенциал при прямом контакте крепежа с основным материалом. Правило проектирования простое: соединяемые элементы должны иметь близкие значения электродного потенциала, либо крепеж должен быть более благородным, чем основа. Если нарушить этот принцип, в присутствии влаги образуется гальваническая пара, где менее устойчивый металл становится анодом и разрушается ускоренными темпами. Например, разница потенциалов между алюминием и сталью превышает 0,6 В, что запускает электрохимическую коррозию уже через 3–4 месяца эксплуатации.

На вопрос, можно ли ставить алюминиевую заклепку в сталь, стандарты дают однозначный запрет. Алюминий выступает активным анодом по отношению к углеродистой или нержавеющей стали, что приводит к быстрому выкрашиванию металла вокруг монтажного отверстия. Безопасным решением остается использование одноразового материала: сталь к стали, алюминий к алюминию, нержавейка к нержавейке. При неизбежном контакте разнородных сплавов применяют изоляционные прокладки из EPDM или полиамидных шайб, разрывающие электрическую цепь. Коррозионная стойкость крепежа в таких узлах сохраняется только при условии полной герметизации стыка.

Применение в агрессивных средах

Пищевая среда и производственные цеха с повышенным содержанием паров кислот предъявляют отдельные требования к химической инертности метизов. Нержавеющая сталь А2 соответствует санитарным нормам, не выделяет тяжелых металлов и выдерживает многократную обработку щелочными растворами с концентрацией до 2–3%. Для оборудования молочных и пивоваренных производств допускается применение А2 при условии, что температура технологических процессов не превышает +250 °C. При перегреве выше этого предела начинается межкристаллитная коррозия, снижающая несущую способность узла на 30–40%.

В условиях постоянного контакта с морской водой или хлорсодержащей химией только заклепка А4 обеспечивает требуемый ресурс. Хлорид-ионы проникают в микротрещины оксидного слоя А2 и инициируют точечное разрушение, тогда как молибден в А4 стабилизирует пассивную пленку при концентрации солей до 3,5%. Монтажные организации фиксируют срок службы таких соединений на уровне 15–20 лет без визуальных признаков деградации. Выбор сплава должен опираться на паспорт химического состава и протокол испытаний, так как отклонения в легировании свыше 0,5% критичны для ответственных конструкций.

Расчет длины и диапазона захвата: формула под толщину вашего пакета

1. Базовая формула и переменные. Для ответа на вопрос, как рассчитать длину заклепки 6х20, применяют формула L = S + D, где L — требуемая длина гильзы, S — суммарная толщина соединяемых материалов, D — припуск на расклепку (обычно 1,5–2 мм для диаметра 6 мм). Расчет длины заклепки начинается с точного замера: толщина пакета материалов складывается из толщин всех слоёв плюс технологический зазор 0,1–0,2 мм. Ошибка в замерах свыше 0,5 мм ведёт к недоформировке или избыточной деформации при монтаже.

2. Диапазон захвата и его проверка. Что такое диапазон захвата — это интервал толщин, при котором гильза длиной 20 мм формирует полноценная замыкающая головка без среза стержня. Для исполнения 6х20 диапазон захвата составляет 11–13 мм: при меньшей толщине стержень обрывается преждевременно, при большей — не хватает хода для пластической деформации. Перед серийным монтажом рекомендуют провести контрольную установку на образце с замером высоты замыкающей головки 1,0–1,4 мм.

3. Практическая проверка и типичные ошибки. После расчета длины заклепки 6х20 проверяют соосность отверстий и отсутствие заусенцев, которые искажают реальная толщина соединяемых материалов. Деформация при монтаже должна быть равномерной: перекос инструмента свыше 3–4° приводит к одностороннему формированию головки и снижению прочности на срез до 30%. Если суммарная толщина выходит за диапазон захвата заклепки, выбирают соседний типоразмер — 6х16 или 6х24 — вместо попытки «подогнать» неподходящий крепёж.

Прочность на срез и растяжение: цифры, нормативы, запас надежности

Для ответственных узлов инженеры запрашивают конкретные значения: какая прочность у заклепки 6х20 А2 и выдержит ли вибрацию эксплуатационные циклы. Данные базируются на испытаниях по ГОСТ 15979, который регламентирует методы определения механических характеристик вытяжного крепежа.

Нагрузка на вытяжную заклепку распределяется между гильзой и замыкающей головкой: прочность на срез определяется площадью сечения гильзы, а усилие на разрыв — адгезией материала и геометрией деформации. Для узла с коэффициент запаса 2,5–3,0 допустимая рабочая нагрузка в Ньютон не должна превышать 2,0–2,3 кН при статическом режиме. Вибростойкость обеспечивается за счёт пластической деформации при монтаже: правильно сформированная головка гасит колебания до 50 Гц без самопроизвольного ослабления. При превышении предела текучести материала начинается необратимая деформация, поэтому для циклических нагрузок рекомендуют проводить контрольные испытания образцов перед запуском в серию.

Монтаж заклепки 6х20: чек-лист установки и 5 ошибок, которые снижают прочность

— Подготовка отверстия: сверление под диаметр отверстия 6,1–6,2 мм с удалением заусенец зенковкой; соосность отверстий в пакете не должна превышать 0,3 мм, иначе установка заклепки 6х20 приведёт к перекосу и снижению прочности на срез.
— Выбор инструмента: инструмент для заклепок должен обеспечивать усилие сжатия не менее 3,5 кН для диаметра 6 мм; ручной заклепочник подходит для разовых работ, пневматический — для серийного монтажа с контролем качества каждого узла.
— Позиционирование: монтаж вытяжной заклепки начинают с установки гильзы в отверстие до упора бортика в материал; перекос инструмента свыше 3–4° недопустим — это вызывает одностороннюю деформацию и преждевременный обрыв стержня.
— Формирование замыкающей головки: при сжатии рукояток отрывной стержень вытягивается, деформируя свободный конец гильзы; контроль качества включает визуальную проверку высоты головки 1,0–1,4 мм и отсутствие трещин по периметру.
— Завершение и обрезка: после характерного щелчка стержень обламывается по заводской насечке; если отрыв не произошёл, повторяют усилие сжатия, но не более 2 раз — многократная деформация снижает предел текучести материала.

Типичные ошибки монтажа, из-за которых отваливается заклепка после монтажа: использование отверстия диаметром менее 6,0 мм (заклинивание и недоформировка), монтаж без зенковки (заусенец создаёт очаг коррозии), превышение толщины пакета свыше 13 мм (не хватает хода для деформации), установка под углом (неравномерное распределение нагрузки), применение инструмента с изношенной матрицей (срыв резьбы или проскальзывание). Чтобы понять, как установить вытяжную заклепку без дефектов, достаточно соблюдать три правила: точный диаметр отверстия, соосность инструмента и контроль усилия сжатия. Подготовка отверстия и финальный контроль качества — этапы, которые сокращают количество брака на 70–80% по данным производственных аудитов. Если после монтажа головка имеет высоту менее 0,8 мм или видны радиальные трещины, узел подлежит замене — эксплуатация такого соединения в вибронагруженных конструкциях недопустима.

Ответы на вопросы из «Похожие запросы»

Можно ли использовать заклепку 6х20 для пластика?

Да, заклепка 6х20 применение для пластика допустимо при толщине листа от 2 мм и использовании увеличенной шайбы для распределения нагрузки. Условия эксплуатации полимеров требуют учёта коэффициента теплового расширения — при перепадах температурный диапазон может вызвать ослабление узла.

Как хранить заклепки из нержавейки?

Хранение крепежа из аустенитной стали требует сухого помещения с влажностью до 60% и температурой +5…+25 °C. Складское хранение в оригинальной упаковке предотвращает межкоррозионное растрескивание и сохраняет совместимость покрытий до момента монтажа.

Чем заменить заклепку если нет заклепочника?

Замена заклепки возможна на винтовое соединение с самоконтрящейся гайкой или на резьбовую заклёпку под ключ, но только для временных узлов. Для ответственных конструкций такой метод не рекомендуется — прочность соединения снижается на 30–40%.

Допустима ли установка в мороз?

Монтаж при температуре ниже −10 °C допустим только после выдержки инструмента и крепежа в тепле 2–3 часа, иначе хрупкость стали возрастает. Применение заклепок в экстремальных условиях требует предварительных испытаний на ударную вязкость.

Как демонтировать вытяжную заклепку?

Демонтаж выполняют высверливанием головки сверлом 6,0–6,2 мм с последующим удалением остатков гильзы пробойником. После удаления крепежа отверстие подлежит ревизии: при деформации свыше 0,3 мм требуется установка заклепки увеличенного диаметра или ремонт зоны соединения.

Как принять финальное решение по выбору

При формировании технического задания на крепёж выбор вытяжной заклепки опирается на три ключевых критерия отбора: коррозионная активность среды, диапазон статических и вибрационных нагрузок, доступность инструмента при монтаже. Спецификация крепежа должна включать марку стали (А2/А4), допуски на отверстие 6,1–6,2 мм, требования к прочности по ГОСТ 15979 и рабочий диапазон захвата 11–13 мм. Проверка соответствия партии через протокол испытаний снижает риск брака на 20–25% и исключает внеплановые простои на объекте. Если заклепка 6х20 купить планируется у нового поставщик крепежа, запросите образцы для контрольной установки — это занимает 1–2 часа, но позволяет оценить качество формирования замыкающей головки и усилие обрыва стержня. Финальный выбор основывается на результатах лабораторных испытаний, сопроводительной документации и отзывах о надёжности узла в аналогичных условиях эксплуатации. Контроль партии по геометрии головки, отсутствию трещин и соответствию усилию сжатия остаётся обязательным этапом приёмки. Какой параметр вы проверите первым при входном контроле: сертификат материала или фактическую прочность на срез?
