Заклепка вытяжная нерж/нерж 6х25 со стандартным бортиком

Неверный подбор крепежа ведет к люфту, коррозии и преждевременному выходу узла из строя. Заклепка вытяжная 6х25 из пары нерж/нерж решает задачу надежного монтажа с доступом с одной стороны при соблюдении трех условий: точный расчет толщины пакета, соответствие стандарту и контроль качества партии. Ниже — параметры, формулы и чек-лист для безошибочного заказа.

Почему 6х25 — один из самых востребованных размеров

Когда монтажник работает с вентилируемым фасадом или пищевым оборудованием, время на крепление ограничено, а ошибка в подборе крепежа ведет к переделкам и простою бригады. Именно в таких условиях вытяжная заклепка размера 6х25 становится универсальным решением: она обеспечивает надежное неразъемное соединение при работе с доступом с одной стороны, что критично для замкнутых конструкций и труднодоступных узлов. Заклепка вытяжная 6х25 из пары нерж/нерж сочетает коррозионную стойкость обоих компонентов — гильзы и отрывного стержня, поэтому выдерживает эксплуатацию во влажной среде, при контакте с моющими средствами или в условиях умеренно агрессивной атмосферы без потери прочности. При этом заклепка 6 мм по диаметру отверстия подходит под стандартный инструмент и сверло 6,2 мм, а стандартный бортик равномерно распределяет нагрузку по поверхности материала, предотвращая продавливание тонких листов. Для монтажного соединения листов суммарной толщиной 3–19 мм этот размер закрывает большинство задач: от крепления алюминиевых композитных панелей до сборки резервуаров из нержавеющей стали в пищевой промышленности. Главное — заранее проверить соответствие длины гильзы суммарной толщине пакета, иначе вытяжная заклепка нерж/нерж не сформирует правильный замыкающий головной элемент и соединение потеряет расчетную прочность на срез. По данным отраслевых каталогов, именно размер 6х25 составляет до 40% ассортимента вытяжных заклепок из нержавеющей стали, что подтверждает его востребованность в профессиональном крепеже.

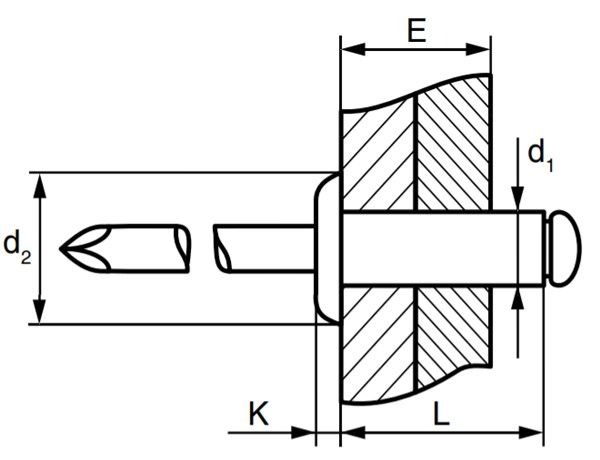

Конструкция заклепки и расшифровка маркировки А2/А2

1. Гильза и стандартный бортик. Внешняя втулка принимает осевую нагрузку при формировании соединения. При установке она пластически деформируется в зоне буртика, создавая опорную поверхность, которая распределяет давление по площади контакта. Стандартный бортик диаметром 11 мм надежно фиксирует пакеты суммарной толщиной до 12 мм без локальных вмятин и деформации тонкой кромки листа.

2. Стержень и отрывной сердечник. Внутренний элемент отвечает за протяжку и плотное сжатие деталей. Под давлением ручного или пневматического заклепочника отрывной сердечник поднимается вверх, расширяя нижнюю часть гильзы до образования замыкающей головки. При достижении расчетного усилия 2,8–3,2 кН калиброванная шейка элемента обламывается. Внутри втулки остается фиксированный остаток длиной около 1 мм, что подтверждает отсутствие зазоров в пакете.

3. Маркировка заклепки А2/А2. Обозначение указывает на однородный состав компонентов: и корпус, и внутренний стержень изготовлены из нержавеющей стали А2. Такая конфигурация исключает образование гальванической пары между разнородными металлами. Маркировка А2/А2 гарантирует равномерную коррозионную стойкость по всему объему крепежа, что напрямую определяет ресурс узла в условиях повышенной влажности.

4. Отличия А2 от А4 и нормативная база. Конструкция вытяжной заклепки соответствует требованиям ГОСТ Р ИСО 15977 и международным стандартам DIN 7337. Сплав А2 содержит 18% хрома и 8% никеля, оптимален для общепромышленных задач. А4 включает 2–3% молибдена, повышая устойчивость к морскому климату и хлорсодержащим реагентам. Для внутренних цехов достаточно А2, а для фасадных систем у моря требуется А4/А4.

Технические характеристики заклепки 6х25 из нержавеющей стали

Точные параметры крепежа определяют надежность узла. Заклепка вытяжная 6х25 характеристики которой регламентированы стандартом DIN 7337, подходит для монтажа конструкций с расчетной нагрузкой. Ниже приведена сводная таблица для позиции заклепка 6х25 нерж сталь из сплава нержавеющая сталь А2.

При подготовке отверстия под монтаж учитывайте: диаметр отверстия под заклепку должен быть 6,2 мм — это обеспечивает свободную установку гильзы и корректную деформацию при протяжке. Использование сверла меньшего диаметра приведет к заклиниванию, а большего — к люфту и снижению прочности соединения. Заклепка вытяжная 6х25 характеристики которой указаны выше, совместима с ручными и пневматическими заклепочниками под стандарт 6 мм. Для проверки качества партии запросите у поставщика сертификат соответствия с указанием фактических значений на срез и разрыв.

Расчет толщины пакета: формула и пример для размера 6х25

Формула расчета с пояснением

Точный расчет длины заклепки начинается с измерения суммы толщин материалов, подлежащих соединению. Формула подбора заклепки учитывает номинал гильзы, диаметр стержня и коэффициент пластической деформации стали. Для позиции 6х25 полезная длина заклепки определяется как разность между общей длиной корпуса и фиксированным остатком внутри гильзы. При подготовке узла складывают толщины всех листов, включая уплотнители или антикоррозийные прокладки. Если итоговое значение выходит за диапазон зажима, втулка не сформирует замыкающую головку или останется слишком короткой для полноценного расширения втулки.

Правильный подбор заклепки по толщине требует учета допусков на сверление и неровности кромок. Расчет включает запас 1–2 мм на технологические зазоры между деталями. Инженеры проверяют фактические размеры перед монтажом, поскольку отклонение в полмиллиметра меняет геометрию опорного элемента. Толщина пакета материалов должна строго соответствовать паспортным данным, иначе усилие на срез упадет ниже расчетных значений.

Пример расчета для двух листов

Рассмотрим крепление композитной панели 4,0 мм к стальному профилю 3,5 мм. Сумма составляет 7,5 мм. Гильза 25 мм полностью перекрывает этот показатель, так как ее рабочий интервал охватывает значения от 3 до 19 мм. При протяжке пневматическим инструментом стержень вытягивает корпус, а нижняя часть раскрывается на 1,5 мм от базовой поверхности металла.

Корректность сборки проверяют контрольным замером высоты сформированной головки. Если фактическая толщина пакета для заклепки окажется меньше 3 мм, гильза не расширится до фиксации. Превышение 19 мм вызовет преждевременный обрыв сердечника без образования опорного буртика.

Таблица диапазонов для 6х25

Какая толщина пакета для 6х25 считается допустимой, регламентируется стандартами DIN 7337. Стандартный рабочий интервал ограничен диапазоном 3,0–19,0 мм. Нижняя граница гарантирует минимальное раскрытие хвостовика, а верхняя определяет предел хода стержня внутри корпуса. При работе с тонкими листами до 2,5 мм суммарной толщины применяют укороченные гильзы 16 или 12 мм.

Выход за заявленные границы нарушает герметичность и прочность узла. При переменной толщине материалов используют компенсирующие шайбы для приведения пакета к расчетным параметрам. Такой подход исключает люфт и обеспечивает равномерное распределение нагрузки.

Сравнение материалов: А2/А2, А2/сталь, алюминий/сталь

Выбор материала крепежа определяет ресурс конструкции. Заклепка нерж/нерж обеспечивает максимальную коррозионная стойкость по всему объему, тогда как комбинированные варианты компромиссны по цене и характеристикам. Ниже — сравнительная таблица для размера 6х25.

При работе в агрессивная среда с хлорсодержащими реагентами или морским климатом применяют заклепка А2 А4 с молибденовая сталь в составе А4. Чем отличается А2 от А4 нержавейки: А4 содержит 2–3% молибдена, что повышает устойчивость к точечной коррозии в 3–4 раза. Для пищевое производство и оборудования с частой санитарной обработкой рекомендуют однородную заклепка нерж/нерж — она выдерживает контакт с моющими средствами без потери прочности. Если бюджет ограничен, заклепка алюминий сталь допустима для внутренних узлов с контролируемой влажностью, но усилие на разрыв у алюминия ниже, поэтому расчет нагрузки ведут с запасом 20–25%. При подборе учитывают совместимость материалов основы: нержавеющая сталь А2 не создает гальванической пары с алюминием, но требует изолирующих прокладок при контакте с углеродистой сталью.

Монтаж вытяжной заклепки: пошаговая инструкция

1. Предварительное сверление и подготовка. Перед тем как установить вытяжную заклепку, размечают центры отверстий и выполняют предварительное сверление сверлом 6,2 мм. Это обеспечивает свободный ввод гильзы без заклинивания и корректную деформацию втулки при монтаже. Допуск отверстия 6,0–6,4 мм критичен для формирования надежного соединения.

2. Установка и прижим. Гильзу вводят в отверстие до упора буртика в поверхность материала. Заклепочный пистолет с насадкой 6 мм надевают на стержень, после чего плотно прижимают заклепочник к детали — зазор между инструментом и заготовкой не должен превышать 1 мм. Это исключает перекос и обеспечивает равномерное распределение нагрузки.

3. Протяжка и формирование головки. При плавном сжатии рукояток специальный пистолет создает тяговое усилие, которое вытягивает внутренний элемент. Втулка расширяется с одной стороны, формируя замыкающую головку. Процесс продолжается до момента, когда вытаскивают стержень с характерным щелчком — это сигнал обрыва стержня и завершения фиксации.

4. Контроль качества. После завершения монтаж заклепок проверяют визуально: буртик должен плотно прилегать к поверхности, а остаток отрывного элемента — выступать не более 1 мм из корпуса. Неполный обрыв указывает на недостаточное усилие или износ губок заклепочник. Прижим и протяжка выполнены корректно, если головка имеет симметричную форму без трещин.

Области применения и требования к крепежу

Пищевое и фармацевтическое оборудование

Заклепка вытяжная применение находит в секторах с высокими гигиенические требования. Пищевое оборудование из нержавеющей стали требует крепежа, который выдерживает частую мойку агрессивными моющими средствами при температуре до 80–90 °C. Заклепка для нержавейки из пары А2/А2 не создает гальванических пар и не подвергается точечной коррозии, что критично для сертификации по санитарным нормам.

В фармацевтике неразъемное соединение должно исключать зазоры, где могут скапливаться микроорганизмы. Гладкий буртик и однородный материал гильзы обеспечивают герметичность узла при монтаже с одной стороны — это важно для сборки резервуаров и транспортных линий.

Фасады и металлоконструкции

Крепеж для фасада работает в условиях перепадов температур от −40 до +60 °C и УФ-излучения. Вентилируемые фасады из композитных панелей крепят вытяжными заклепками, так как доступ возможен только с внешней стороны. Нержавеющая сталь А2 сохраняет прочность при циклических нагрузках от ветрового давления до 1,5 кПа.

При монтаже каркасов и ограждений заклепка вытяжная применение находит там, где сварка невозможна или нежелательна из-за термической деформации тонких профилей. Механическое соединение не требует последующей антикоррозийной обработки.

Судостроение и агрессивные среды

Судостроение и химическая промышленность предъявляют повышенные требования к стойкости крепежа. Где применяют заклепки из нержавейки: в узлах, контактирующих с морской водой, растворами кислот и щелочей. Для таких условий рекомендуют вариант А4/А4 с молибденом, но в умеренно агрессивные среды достаточно А2/А2 при условии регулярного контроля.

Агрессивные среды ускоряют электрохимическую коррозию при контакте разнородных металлов. Однородный состав гильзы и стержня исключает этот риск, продлевая ресурс узла на 10–15 лет без замены.

Чек-лист: 7 пунктов для безошибочного заказа

— Подбор заклепки по диаметру: проверьте, что диаметр отверстия под монтаж составляет 6,2 мм, а гильза соответствует номиналу 6 мм — это исключит люфт и обеспечит корректную деформацию при протяжке.
— Толщина пакета материалов: убедитесь, что суммарная толщина деталей попадает в диапазон зажима 3–19 мм для размера 6х25, иначе втулка не сформирует надежную замыкающую головку.
— Материал исполнения: нержавеющая сталь А2 обеспечивает коррозионную стойкость в условиях влажности и контакта с моющими средствами, что критично для пищевых и фасадных работ.
— Конструкция бортика: стандартный бортик диаметром 11 мм равномерно распределяет нагрузку, предотвращая деформацию тонких листов и продавливание кромок при монтаже.
— Соответствие стандарту: при заказе требуйте указание ГОСТ Р ИСО 15977 или DIN 7337 в спецификации — это гарантия геометрии, допусков и прочности на срез.
— Сертификат на партию: перед тем как купить заклепку 6х25, запросите документ о механических испытаниях на срез и разрыв с фактическими значениями для контроля качества.
— Фасовка и объем: заклепка вытяжная заказать удобнее в коробках по 100–500 шт., что снижает риск потери крепежа на объекте и упрощает инвентаризацию остатков.

Что проверить перед монтажом

Перед началом работ проверяют, что заклепка вытяжная 6х25 соответствует заявленным параметрам: номинальный диаметр гильзы, рабочая длина и марка материала. Монтаж заклепок требует контроля качества на каждом этапе — от сверления отверстия 6,2 мм с допуском ±0,2 мм до визуальной оценки сформированной замыкающей головки и проверки отсутствия трещин на буртике. Нержавеющая сталь А2 сохраняет коррозионную стойкость при эксплуатации во влажной среде и контакте с моющими растворами, но только при условии, что толщина пакета укладывается в диапазон зажима 3–19 мм для размера 6х25. Стандартный бортик диаметром 11 мм должен плотно прилегать к поверхности без зазоров и перекосов, иначе усилие на срез снизится ниже расчетных 4,2 кН, что нарушит несущую способность узла и приведет к преждевременному разрушению соединения. Соответствие стандарту ГОСТ Р ИСО 15977 или DIN 7337 подтверждают сертификатом партии с фактическими значениями механических испытаний на срез и разрыв — это исключает риск выхода соединения из строя при циклических ветровых или вибрационных нагрузках. Какой параметр чаще всего упускают при входном контроле крепежа: фактическую длину гильзы или отклонение диаметра отверстия под монтаж?
