Вытяжные заклепки

Что такое вытяжная заклёпка и как она работает

Вытяжная заклёпка — крепёжный элемент для неразъёмных соединений, когда доступ к месту стыка возможен только с одной стороны. Устанавливается заклёпочником, применяется в строительстве, машиностроении и производстве мебели.

Принцип действия

Заклёпочник захватывает хвост мандреля и тянет его через полую гильзу. Утолщение на конце стержня давит на металл изнутри, расширяет гильзу и формирует замыкающую головку на слепой стороне. Когда усилие достигает расчётного значения, мандрель обрывается в заранее рассчитанной точке разлома. У дешёвых изделий стержень ломается вне этой зоны, замыкающая головка формируется неравномерно, и соединение теряет прочность с первого дня.

Из каких частей состоит заклёпка

Конструкция по ГОСТ Р ИСО 15973-2005 включает семь элементов:

• Гильза (тело) — полая трубка, деформируется при установке и заполняет отверстие.
• Бортик — фланец на лицевой стороне, прижимается к поверхности материала.
• Закладная головка — видимая сторона бортика после монтажа.
• Замыкающая головка — образуется из деформированной части гильзы на слепой стороне.
• Мандрель (стержень) — создаёт усилие деформации.
• Наконечник стержня — утолщение, расширяющее гильзу изнутри.
• Точка разлома — зона контролируемого обрыва стержня.

Преимущества вытяжных заклёпок

• Монтаж с одной стороны — доступ к обратной стороне не нужен.
• Скорость — одна заклёпка устанавливается за 5–15 секунд.
• Компактный инструмент — ручной заклёпочник помещается туда, куда шуруповёрт не пролезет.
• Надёжное неразъёмное соединение — замыкающая головка не ослабевает от вибрации.
• Совместимость с разными материалами — металл, пластик, стекловолокно, ГКЛ, дерево.
• Низкая стоимость — сама заклёпка стоит копейки, инструмент окупается на первой сотне точек.

Виды вытяжных заклёпок

По материалу: алюминий, сталь, нержавейка, медь

Самая частая ошибка при закупке — путаница между комбинациями материалов корпуса и мандреля. Пять основных сочетаний:

На одном фасадном объекте алюминиевые панели крепили заклёпками Al/St с обычным оцинкованным мандрелём. Через два года мандрели проржавели: электролит попадал через открытое тело заклёпки, контакт разнородных металлов делал своё дело. Замена обошлась в восемь раз дороже правильных заклёпок Al/нержавейка. Для уличного применения нержавеющий мандрель обязателен.

По конструкции головки

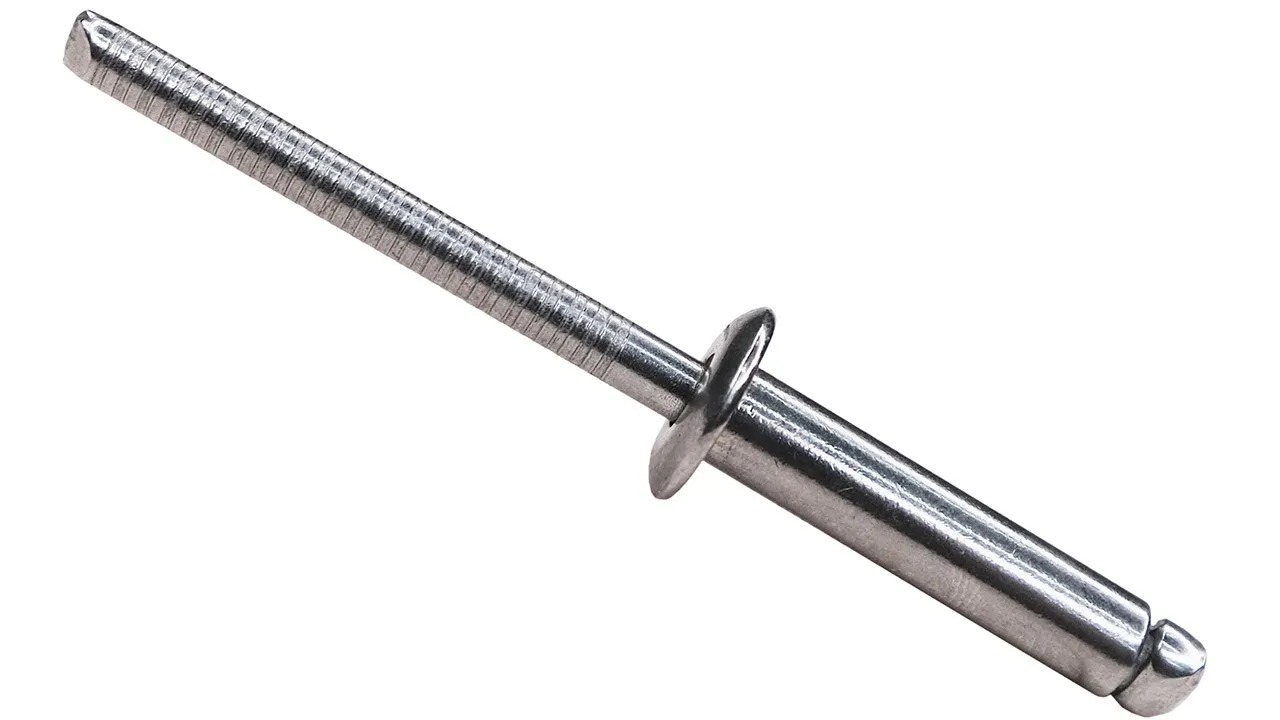

• Стандартная (полукруглая) — диаметр бортика примерно вдвое больше диаметра корпуса. Универсальный вариант для металла.
• Потайная — устанавливается в зенкованное отверстие заподлицо с поверхностью. Зенковка обязательна.
• Широкий бортик — диаметр бортика втрое больше корпуса. Нужен для мягких материалов: пластика, ГКЛ, поликарбоната, где стандартный бортик продавливается насквозь.

Открытые и закрытые (герметичные) заклёпки

Открытая заклёпка не герметична: после обрыва мандреля в гильзе остаётся сквозное отверстие, через которое проходит влага и пыль. Закрытые заклёпки по ГОСТ Р ИСО 15973-2005 лишены этого недостатка. Применяйте их на дренажных системах, обшивке лодок и везде, где соединение контактирует с водой.

Рифлёные заклёпки

Продольные канавки на корпусе распределяют усилие равномерно по всей площади контакта с отверстием. Вместо того чтобы «резать» мягкий материал, рифлёная гильза держит без люфта. Особенно эффективны при монтаже поликарбоната и ГКЛ. В розничной продаже встречаются редко, ищите у специализированных поставщиков метизов.

Структурные (усиленные) заклёпки

Структурные заклёпки (Monobolt, Bulbex, Mega-Grip) имеют увеличенную замыкающую головку и заполненный стержень, который остаётся внутри гильзы целиком. Нагрузка на срез у структурной заклёпки диаметром 4,8 мм достигает 3,5 кН против 1,5–2,0 кН у стандартной того же диаметра. Применяются в производстве грузовых контейнеров, стеллажей и железнодорожных вагонов.

Стандартный ручной заклёпочник для структурных заклёпок не подходит. Потребуется специализированный инструмент с усилием вытягивания от 15 000 Н. Попытка установить структурную заклёпку обычным инструментом приведёт к поломке заклёпочника и браку соединения.

Технические характеристики и маркировка

Как читать маркировку

Стандартная запись: 4,8 × 12 (3,0–5,0) Al/St.

• 4,8 — номинальный диаметр корпуса в мм. Под него сверлится отверстие 4,9–5,0 мм.
• 12 — длина корпуса в мм (только гильза, без мандреля).
• (3,0–5,0) — диапазон зажима (grip range). Суммарная толщина пакета должна попадать в этот диапазон. Это жёсткое ограничение, а не ориентир.
• Al/St — материал корпуса (алюминий) и мандреля (сталь).

Стандартные размеры

Стандарты и сертификация

Вытяжные заклёпки регламентируют международные стандарты ISO 15977, 15984, немецкий DIN 7337 и российский ГОСТ Р ИСО 15973-2005. Для несущих конструкций и транспортных применений сертификат соответствия обязателен. Предел прочности сертифицированной заклёпки предсказуем; «аналог без документов» — нет.

Как выбрать вытяжную заклёпку

По материалу соединяемых деталей

Главный принцип: материал заклёпки не должен создавать гальваническую пару с соединяемыми деталями. Гальваническая коррозия возникает при трёх условиях одновременно: разные металлы, влага, прямой контакт. Рекомендации по совместимости:

• Алюминий — заклёпка Al/нержавейка A2 или Al/Al.
• Сталь оцинкованная — заклёпка Al/St или St/St.
• Нержавейка — заклёпка A2/A2 или A4/A4.
• Медь, латунь — заклёпка Cu/St или Cu/нержавейка; изоляция контакта обязательна.
• Пластик, ГКЛ — заклёпка Al/St с широким бортиком.

По условиям эксплуатации

• Влажность, улица — нержавейка A2/A2 или закрытая Al/нержавейка.
• Вибрация — структурная заклёпка с увеличенной замыкающей головкой.
• Экстремальные температуры (ниже -40°C или выше +150°C) — стальная заклёпка St/St или специальный сплав.

По размеру: диаметр и длина

Формула расчёта длины: L = S + 1,5 × d, где S — суммарная толщина пакета, d — диаметр корпуса. Лишние 1,5 диаметра нужны для формирования замыкающей головки.

• Замерьте суммарную толщину пакета штангенциркулем.
• Убедитесь, что она попадает в grip range выбранной заклёпки.
• Рассчитайте длину по формуле, округлите до ближайшего большего стандартного размера.
• Выберите диаметр исходя из требуемой нагрузки на срез (см. таблицу типоразмеров).

Инструмент для установки

Ручной заклёпочник

Одноручный подходит для диаметров до 4,0 мм и объёмов до 50 заклёпок в день. Двуручный справляется с диаметрами до 6,4 мм. Обязательный критерий при покупке: сменные губки для всех четырёх стандартных диаметров (3,2 / 4,0 / 4,8 / 6,4 мм).

Пневматический и аккумуляторный заклёпочник

Пневматические работают от компрессора, устанавливают одну заклёпку примерно за 0,5 секунды. Давление стабильно от первой до последней заклёпки смены. Стоимость профессиональных моделей: от 25 000 до 80 000 рублей. Аккумуляторные мобильны, один заряд обеспечивает около 400 заклёпок. Для стройплощадки без компрессора — хорошее решение; ценовой диапазон: 15 000–50 000 рублей.

Выбор заклёпочника под объём работ

• До 100 заклёпок в день — ручной двуручный заклёпочник.
• 100–300 заклёпок в день — аккумуляторный заклёпочник.
• 300 и более заклёпок в день — пневматический заклёпочник.

Для стальных заклёпок 4,0 мм нужен инструмент с усилием вытягивания не менее 6 700 Н, для стальных 6,0 мм — от 12 000 Н. Берите модель с запасом по мощности.

Технология установки: шаг за шагом

Подготовка: разметка, сверление, выбор диаметра сверла

Диаметр сверла — диаметр заклёпки плюс 0,1–0,2 мм. Сверло на 0,3 мм шире уже даёт люфт, при котором замыкающая головка не сможет нормально стянуть пакет.

• Нанесите разметку на лицевую сторону верхней детали с соблюдением краевых расстояний.
• Выберите сверло: диаметр заклёпки + 0,1–0,2 мм.
• Просверлите отверстие перпендикулярно поверхности, зафиксировав детали между собой.
• Снимите заусенцы с обеих сторон зенковкой или напильником.
• Проверьте, что детали плотно прилегают друг к другу без зазора.

Минимальные расстояния при монтаже

Краевое расстояние: минимум 1,5d от края материала до центра заклёпки, рекомендуемое значение — 2d. Для заклёпки 4,8 мм это 7,2 мм минимум. Расстояние между соседними заклёпками — не менее 3d. Нарушение на тонком листе даёт предсказуемый результат: при деформации гильзы металл рвётся в сторону ближайшего края.

Процесс установки

• Вставьте мандрель заклёпки в губки заклёпочника до упора.
• Введите тело заклёпки в отверстие так, чтобы бортик плотно прилегал к поверхности.
• Удерживайте заклёпочник строго перпендикулярно поверхности. Даже небольшой наклон даёт асимметричную деформацию гильзы и снижает прочность соединения на 20–30%.
• Плавно сжимайте рукоятки до характерного щелчка.
• После щелчка убедитесь, что мандрель обломился на уровне бортика или ниже.
• Осмотрите соединение: бортик плотно сидит на поверхности, замыкающая головка видна с обратной стороны.

Защитные очки обязательны. Обломок мандреля вылетает с силой, достаточной для травмы глаза.

Контроль качества соединения

Типичные ошибки и как их избежать

• Толщина пакета вне grip range — соединение не стягивается, при вибрации начинает люфтить. Всегда измеряйте пакет штангенциркулем перед заказом.
• Несовместимые материалы — гальваническая коррозия разрушает соединение там, где есть влага и разные металлы. Подбирайте материал заклёпки по таблице совместимости.
• Открытая заклёпка во влажной среде — влага заходит через открытое тело, металл ржавеет изнутри. Для улицы и влажных условий применяйте только закрытые заклёпки.
• Отверстие больше нормы — гильза не заполняет зазор, замыкающая головка не формируется. Сверло строго d + 0,1–0,2 мм, не больше.
• Заусенцы на кромках — бортик не садится плотно, прочность снижается на 15–25%. Зенковка после каждого сверления обязательна.
• Заклёпочник под углом — асимметричная деформация гильзы, прочность на срез падает на 20–30%. Держите инструмент перпендикулярно поверхности.

Области применения

Строительство и монтаж фасадных систем

Вентилируемые фасады, кровельные системы, сэндвич-панели, откосы — везде, где нужно закрепить тонкий лист к несущей конструкции с доступом только снаружи. Стандартные размеры для фасадного монтажа: 4,8 × 12 и 4,8 × 16, материал — Al/нержавейка.

Автомобилестроение и кузовной ремонт

Для ремонта пластиковых элементов кузова подходят алюминиевые заклёпки диаметром 3,2 мм с широким бортиком: они не продавливают пластик и не требуют доступа изнутри. Автопроизводители применяют вытяжные заклёпки там, где сварка технологически невозможна.

Производство мебели и металлоконструкций

Вытяжные заклёпки заменяют сварку в тонкостенных конструкциях: монтаж быстрее, тепловые деформации отсутствуют. Стеллажи, вентиляционные короба, рамные конструкции из профильной трубы — типичные применения. Резьбовая заклёпка (заклёпка-гайка) подходит там, где нужно периодически снимать и ставить деталь обратно.

Судостроение и авиация

В морской среде и авиации требования к материалу максимальные: нержавейка A4 (AISI 316) или специальные сплавы типа Monel 400. Несущие соединения здесь крепят только структурными заклёпками, а предел прочности жёстко регламентирован отраслевыми стандартами. Экономия на материале заклёпки в этих областях недопустима.

Вытяжная заклёпка против других видов крепежа

Когда вытяжная заклёпка — не лучший выбор: если нужна разборность, используйте резьбовую заклёпку или болт с гайкой; если нагрузка превышает предел прочности для доступного диаметра — болт или сварка.

Хранение и техника безопасности

Хранить заклёпки нужно при влажности не выше 70% в закрытых помещениях. Смешивать разные материалы в одной таре нельзя: алюминий рядом со сталью во влажном воздухе даёт контактную коррозию даже без нагрузки.

• Защитные очки — обязательны всегда: обломок мандреля вылетает как снаряд.
• Перчатки — защищают от острых краёв листового металла и заусенцев.
• Контроль траектории мандреля — направляйте инструмент так, чтобы обломок не летел в сторону людей.
• Устойчивость инструмента — при работе с диаметрами 4,8 мм и выше держите заклёпочник двумя руками: рывок при обрыве мандреля может выбить инструмент из рук.
